콘크리트의 탄성계수와 압축강도 관계를 현장에서 해석하는 방법

콘크리트 품질을 확인할 때 가장 먼저 보는 값은 압축강도입니다. 하지만 실제 구조물이 하중을 받았을 때 얼마나 변형되고 처지는지를 판단하려면 콘크리트 탄성계수도 함께 살펴야 합니다.

압축강도가 높아지면 일반적으로 탄성계수도 증가하지만 두 값이 일정한 비율로 증가하는 것은 아닙니다. 같은 압축강도를 가진 콘크리트라도 골재의 종류와 단위질량, 배합, 재령, 함수상태 등에 따라 실제 탄성계수가 달라질 수 있습니다.

따라서 현장에서 중요한 것은 단순히 “압축강도가 높으니 탄성계수도 높을 것”이라고 판단하는 것이 아니라, 설계에서 가정한 탄성계수와 실제 콘크리트의 거동 사이에 차이가 있는지를 확인하는 것입니다.

압축강도와 탄성계수는 무엇이 다를까?

두 용어부터 구분해야 합니다.

압축강도는 콘크리트가 압축력을 받아 파괴되기 전까지 견딜 수 있는 최대 응력 수준을 나타냅니다.

예를 들어 설계기준압축강도가 24MPa라고 하면 단순히 작은 콘크리트 조각의 1㎟에 24N을 가하면 바로 파괴된다는 의미가 아닙니다. 일정한 크기와 조건으로 제작·양생한 표준 공시체의 압축시험을 통해 평가하는 설계상의 강도값으로 이해해야 합니다.

반면 탄성계수(Modulus of Elasticity)는 콘크리트의 강성, 즉 하중을 받았을 때 얼마나 쉽게 변형되는지를 나타냅니다.

같은 하중을 받을 때

• 탄성계수가 높으면 상대적으로 변형이 작고
• 탄성계수가 낮으면 상대적으로 변형이 커집니다.

따라서 압축강도는 주로 “얼마나 큰 압축응력을 견디는가”, 탄성계수는 “하중을 받았을 때 얼마나 변형되는가”와 관련된 값이라고 이해하면 쉽습니다.

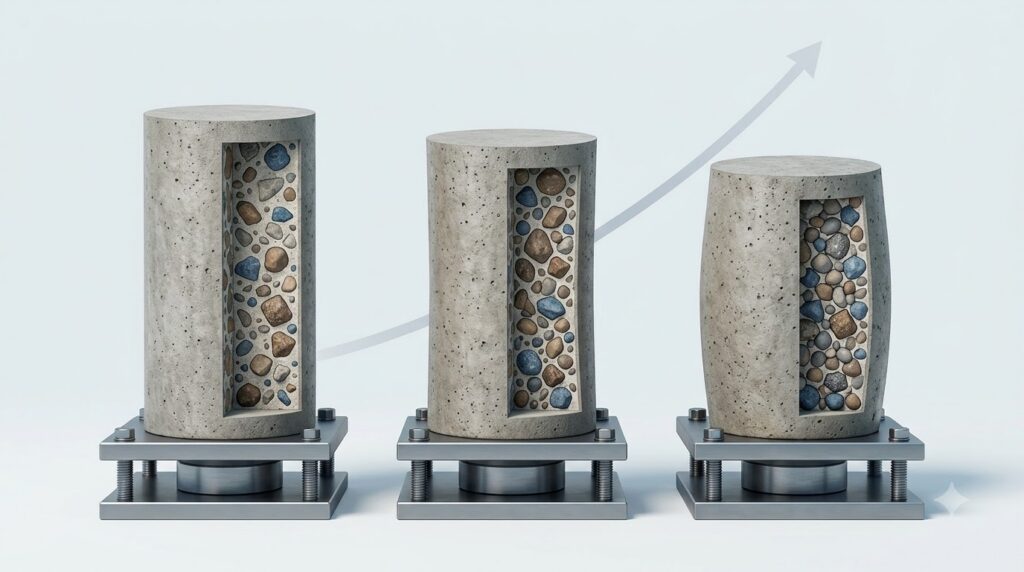

압축강도가 높으면 탄성계수도 높아지는 이유

콘크리트의 압축강도가 증가하면 일반적으로 시멘트 페이스트의 조직이 치밀해지고 골재와 페이스트 사이의 계면도 개선됩니다.

이 때문에 하중을 받았을 때 발생하는 변형이 상대적으로 감소하면서 탄성계수 역시 증가하는 경향을 보입니다.

그러나 탄성계수는 압축강도와 정비례하지 않습니다.

콘크리트는 시멘트 페이스트와 잔골재, 굵은골재가 결합된 복합재료이기 때문입니다.

특히 굵은골재는 콘크리트 전체 체적에서 상당한 비중을 차지하기 때문에 골재 자체의 강성이 전체 콘크리트의 탄성계수에 영향을 줍니다.

결국 같은 압축강도라도 골재의 종류와 품질, 콘크리트의 단위질량 등이 다르면 탄성계수도 달라질 수 있습니다. 국가건설기준의 콘크리트 탄성계수 추정식 역시 압축강도뿐 아니라 콘크리트의 단위질량을 함께 고려합니다.

국내 설계기준에서는 탄성계수를 어떻게 계산할까?

국가건설기준센터의 KDS 14 20 10 콘크리트구조 해석과 설계 원칙에서는 콘크리트 단위질량이 일정 범위에 있는 경우 할선탄성계수를 콘크리트의 단위질량과 압축강도를 이용해 추정하도록 규정하고 있습니다.

기준식의 형태는 다음과 같습니다.

Ec = 0.077 × mc¹·⁵ × ∛fcu

여기에서

• Ec : 콘크리트 탄성계수(MPa)
• mc : 콘크리트 단위질량(kg/㎥)
• fcu : 평균압축강도를 고려한 값(MPa)

입니다.

보통중량 콘크리트의 단위질량을 약 2,300kg/㎥로 보면 식은 대략 다음과 같이 단순화할 수 있습니다.

Ec ≈ 8,500 × ∛fcu

중요한 것은 이 식으로 얻는 탄성계수가 실제 현장에서 반드시 측정되는 값과 동일하다는 뜻은 아니라는 점입니다.

설계와 해석에 사용하기 위한 추정값이며 실제 콘크리트의 골재와 배합조건 등에 따라 차이가 발생할 수 있습니다.

압축강도 24·30·40MPa이면 탄성계수는 어느 정도일까?

보통중량 콘크리트를 가정해 KDS 기준식으로 계산하면 대략적인 관계를 이해할 수 있습니다.

설계기준압축강도	탄성계수 추정값	대략적인 수준
24MPa	약 25.8GPa	약 25,800MPa
30MPa	약 27.5GPa	약 27,500MPa
40MPa	약 30.0GPa	약 30,000MPa

표에서 중요한 특징을 확인할 수 있습니다.

압축강도가 24MPa에서 40MPa로 약 67% 증가한다고 해서 탄성계수가 똑같이 67% 증가하지 않습니다.

탄성계수는 약 25.8GPa에서 약 30GPa 수준으로 비교적 완만하게 증가합니다.

즉,

압축강도 증가 = 탄성계수 증가

라는 방향 자체는 일반적으로 맞지만,

압축강도 증가율 = 탄성계수 증가율

이라고 볼 수는 없습니다.

또한 위 수치는 보통중량 콘크리트와 기준식을 이용한 설계용 예시값입니다. 실제 시험값을 의미하지는 않습니다.

같은 30MPa 콘크리트인데 탄성계수가 다른 이유

현장에서 특히 중요한 부분입니다.

두 현장에서 모두 압축강도가 30MPa가 나왔다고 하더라도 탄성계수가 반드시 같지는 않습니다.

골재 종류

굵은골재 자체의 탄성특성이 다르면 콘크리트 전체 강성도 달라집니다.

따라서 같은 시멘트와 비슷한 물-결합재비를 사용하더라도 골재의 암종과 품질이 바뀌면 압축강도와 탄성계수 사이의 관계가 달라질 수 있습니다.

콘크리트 단위질량

경량골재 콘크리트는 일반적인 보통중량 콘크리트보다 단위질량이 낮습니다.

같은 압축강도를 확보했더라도 보통중량 콘크리트와 같은 탄성계수를 갖는다고 가정해서는 안 됩니다.

국내 설계기준식에 단위질량이 포함되는 것도 이러한 영향을 반영하기 위한 것입니다.

재령

콘크리트는 타설 직후 성능이 완성되는 재료가 아닙니다.

시멘트 수화반응이 진행되면서 압축강도와 강성이 발달합니다.

따라서 7일, 14일, 28일 또는 장기재령에서 측정한 탄성계수는 서로 다를 수 있습니다.

함수상태와 양생

양생조건이 좋지 않거나 초기 수분손실로 미세균열이 발생하면 콘크리트의 재료특성에 영향을 줄 수 있습니다.

따라서 시험결과를 비교할 때는 강도 숫자 하나만 비교하지 말고 재령과 시험조건도 함께 확인해야 합니다.

탄성계수가 낮으면 구조물에 어떤 영향을 줄까?

탄성계수는 구조물의 변형을 계산할 때 중요한 재료특성입니다.

같은 하중과 같은 부재 조건이라면 탄성계수가 낮은 재료일수록 일반적으로 탄성변형이 커지는 방향으로 작용합니다.

예를 들어 보나 슬래브에서는 처짐 평가와 관련되고, 기둥과 벽체를 포함한 구조시스템에서는 변형과 강성 평가에 영향을 줄 수 있습니다.

하지만 탄성계수 하나만 보고 구조물이 안전하거나 위험하다고 판단해서는 안 됩니다.

실제 구조물의 처짐과 변형은 다음 요소의 영향을 함께 받습니다.

• 부재 단면 크기
• 철근량
• 균열 발생 여부
• 하중 크기와 지속시간
• 크리프와 건조수축
• 지지조건
• 구조시스템
• 콘크리트 탄성계수

따라서 실제 탄성계수가 설계값보다 낮게 측정됐다고 해서 곧바로 구조적 결함으로 판단하는 것은 적절하지 않습니다.

탄성계수는 어떻게 직접 측정할까?

탄성계수를 정확하게 확인해야 한다면 압축강도 추정식보다 공시체를 이용한 직접 시험이 우선입니다.

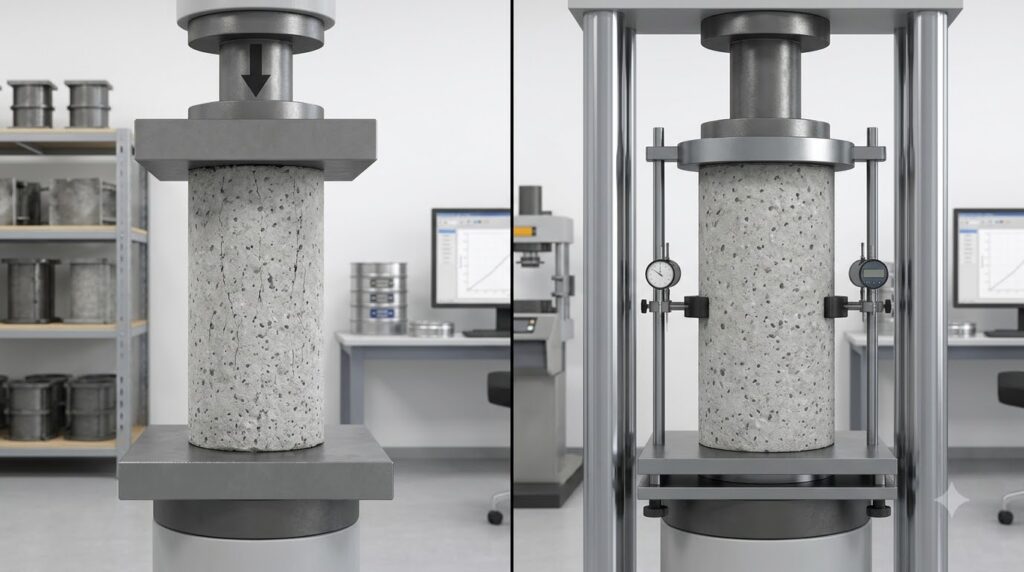

대표적인 시험에서는 원주형 콘크리트 공시체에 압축하중을 가하면서 응력과 변형률을 동시에 측정하여 탄성계수를 산정합니다.

ASTM C469/C469M 역시 굳은 콘크리트 원주형 공시체나 코어를 대상으로 압축응력 하에서 정적 탄성계수와 푸아송비를 측정하는 시험방법을 규정하고 있습니다. 이 시험에서 얻는 탄성계수는 일반적인 사용응력 범위에서 구조부재의 변형과 응력을 계산하는 데 활용됩니다.

이렇게 측정하는 값은 흔히 정적 탄성계수라고 부릅니다.

슈미트해머로 탄성계수까지 알 수 있을까?

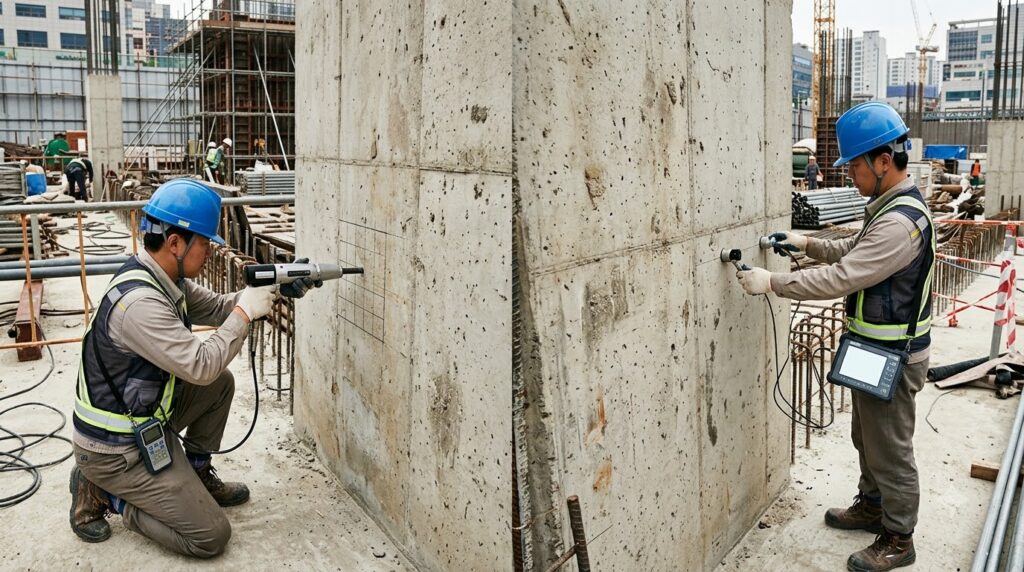

현장에서 가장 쉽게 접하는 비파괴 장비 가운데 하나가 슈미트해머, 즉 반발경도계입니다.

하지만 여기에서 주의할 점이 있습니다.

슈미트해머로 탄성계수를 직접 측정하는 것은 아닙니다.

반발값을 측정하고 사전에 확보한 상관관계를 통해 콘크리트 강도 상태를 추정한 뒤, 필요하다면 다시 압축강도와 탄성계수 관계식을 이용하는 방식입니다.

즉,

반발값 → 압축강도 추정 → 탄성계수 추정

이라는 두 단계의 간접 추정이 됩니다.

그만큼 오차가 누적될 가능성도 있습니다.

ASTM C805도 반발경도시험을 구조물 내 콘크리트의 균질성이나 품질 차이를 파악하는 데 사용할 수 있다고 설명하며, 현장강도를 추정하려면 해당 콘크리트와 장비에 대한 별도의 상관관계를 구축해야 한다고 명시하고 있습니다.

따라서 제조사가 제공하는 환산표의 숫자만으로 탄성계수까지 정확하게 결정하는 것은 피하는 것이 좋습니다.

초음파 속도가 빠르면 탄성계수도 높은 것일까?

콘크리트 비파괴시험에는 초음파 펄스속도(UPV) 측정도 사용됩니다.

초음파 펄스속도 시험은 콘크리트 내부를 통과하는 응력파의 전달속도를 측정하는 방식입니다. ASTM C597도 콘크리트를 통과하는 종방향 응력파의 전파속도를 측정하는 시험방법을 규정하고 있습니다.

일반적으로 치밀하고 건전한 콘크리트에서는 파동 전달 특성이 좋아질 수 있지만, 초음파 속도 하나만으로 정적 탄성계수를 곧바로 확정해서는 안 됩니다.

초음파를 이용한 탄성특성은 동적 탄성계수와 관련되며 구조설계에서 일반적으로 사용하는 공시체 압축시험 기반의 정적 탄성계수와 동일한 개념이 아닙니다.

ASTM 자료에서도 횡파 속도 등이 비파괴 탄성계수 평가에 사용될 수 있음을 설명하고 있으며, 이는 정적인 압축시험에서 얻는 탄성계수와 시험 원리가 다릅니다.

따라서 초음파 시험은 콘크리트의 균질성이나 상대적인 상태를 평가하고 다른 시험과 조합해 해석하는 것이 바람직합니다.

정적 탄성계수와 동적 탄성계수는 왜 다를까?

현장에서 두 값을 혼동하기 쉽습니다.

정적 탄성계수는 콘크리트 공시체에 실제 하중을 비교적 천천히 가하면서 발생하는 응력과 변형률의 관계로 구합니다.

반면 동적 탄성계수는 초음파나 공진 등의 파동특성을 이용해 산정합니다.

파동이 매우 짧은 시간에 재료를 통과하기 때문에 일반적으로 시험조건과 변형 메커니즘이 정적시험과 다릅니다.

ASTM C469도 하중 속도와 지속시간에 따라 얻어지는 탄성계수가 달라질 수 있음을 설명하고 있습니다.

따라서 초음파 장비에서 나온 탄성계수 숫자를 구조설계에서 사용한 정적 탄성계수와 단순 비교해서는 안 됩니다.

설계 탄성계수와 실제 시험값이 다르면 어떻게 해야 할까?

현장에서 실제 시험을 했는데 설계에서 사용한 탄성계수보다 낮은 값이 나오는 경우가 있습니다.

이때 가장 먼저 해야 할 일은 시험값 하나만 보고 구조물의 안전 여부를 결정하지 않는 것입니다.

1단계 — 시험조건 확인

먼저 다음을 확인합니다.

• 공시체 재령
• 공시체 제작과 양생조건
• 콘크리트 단위질량
• 시험장비와 시험방법
• 압축강도 시험결과
• 사용 골재
• 시험체 수와 결과 편차

2단계 — 설계값과 시험값의 성격 확인

설계도서에 사용된 탄성계수가 실제 시험값인지 기준식으로 계산한 값인지 확인해야 합니다.

기준식에서 얻은 값은 어디까지나 설계와 해석을 위한 추정치이므로 현장 시험값과 정확히 일치하지 않을 수 있습니다.

3단계 — 압축강도도 함께 확인

탄성계수가 낮은데 압축강도는 충분한지, 두 값이 모두 예상보다 낮은지를 구분해야 합니다.

압축강도까지 함께 낮다면 콘크리트 품질 자체에 대한 추가 검토가 필요할 수 있습니다.

반대로 압축강도는 충분하지만 탄성계수만 낮다면 골재 특성이나 단위질량 등 다른 요인을 함께 조사해야 합니다.

4단계 — 구조적 영향을 평가

최종적으로 중요한 것은 측정값의 차이가 실제 구조물의 처짐, 균열, 변형과 안전성에 어느 정도 영향을 미치는지입니다.

차이가 크거나 구조성능에 영향을 줄 가능성이 있다면 담당 구조기술자의 별도 검토가 필요합니다.

압축강도만 합격하면 탄성계수도 합격한 것일까?

그렇지 않습니다.

압축강도와 탄성계수는 서로 관련되어 있지만 동일한 품질지표가 아닙니다.

압축강도 시험에서 설계기준강도를 만족했다고 해서 실제 탄성계수가 자동으로 설계값과 같다고 보장되는 것은 아닙니다.

반대로 탄성계수가 기준식의 예상치보다 조금 낮다고 해서 압축강도가 부족하다는 뜻도 아닙니다.

이 때문에 특별히 탄성계수가 중요한 구조물이나 설계조건에서는 압축강도 시험만으로 판단하지 않고 실제 재료시험을 추가하는 것이 필요할 수 있습니다.

고층건물에서는 탄성계수가 왜 중요할까?

고층건물에서는 기둥과 벽체 등에 높은 축력이 작용하고 구조물 전체의 변형을 정확히 예측하는 것이 중요합니다.

특히 기둥이나 벽체의 축방향 변형이 층별로 누적되면 마감재나 비구조부재 시공에도 영향을 줄 수 있습니다.

다만 고층건물의 횡변형이나 진동을 탄성계수 하나만으로 설명할 수는 없습니다.

구조시스템, 코어벽과 기둥 단면, 부재 배치, 철근량과 균열상태 등 여러 요소가 동시에 영향을 줍니다.

따라서 “탄성계수가 낮으면 고층건물이 흔들린다”라고 단순화하기보다 구조물 전체 강성에 영향을 주는 재료요소 가운데 하나로 보는 것이 정확합니다.

PSC 구조에서는 무엇을 봐야 할까?

프리스트레스트 콘크리트(PSC)에서는 탄성계수의 영향이 더욱 직접적으로 나타납니다.

프리스트레스를 도입하면 콘크리트에 즉각적인 탄성변형이 발생합니다.

따라서 실제 탄성계수가 설계에서 가정한 값과 크게 다르면

• 탄성수축에 의한 프리스트레스 손실
• 부재의 초기 처짐
• 캠버
• 장기변형 예측

등에 차이가 발생할 수 있습니다.

즉 탄성계수 오차가 곧바로 구조물이 불안정해진다는 의미라기보다는 프리스트레스 도입 후 변형과 손실량 예측에 영향을 줄 수 있다고 이해하는 것이 적절합니다.

콘크리트 포장에서는 탄성계수가 높을수록 좋을까?

도로와 공항포장에서도 탄성계수는 중요한 재료특성입니다.

그러나 탄성계수가 무조건 높을수록 좋은 것도 아니고, 너무 높으면 무조건 깨진다는 것도 정확한 설명은 아닙니다.

콘크리트 포장의 균열거동은 탄성계수뿐 아니라

• 휨강도
• 건조수축
• 온도변화
• 슬래브 두께
• 줄눈
• 기층 지지조건
• 반복 차량하중

등의 영향을 함께 받습니다.

따라서 포장 성능은 탄성계수 하나의 수치로 판단하기보다 전체 포장시스템의 거동을 기준으로 평가해야 합니다.

현장에서 탄성계수를 해석하는 순서

실무에서는 다음 순서로 보면 이해하기 쉽습니다.

첫째, 압축강도를 확인합니다.

설계기준압축강도와 실제 시험강도를 비교합니다.

둘째, 설계에서 사용한 탄성계수를 확인합니다.

실측값인지 기준식으로 계산한 값인지 구분합니다.

셋째, 콘크리트 단위질량과 골재를 확인합니다.

같은 압축강도라도 사용 골재와 단위질량이 다르면 탄성계수가 달라질 수 있습니다.

넷째, 시험방법을 확인합니다.

공시체를 이용한 정적시험인지 초음파·반발경도와 같은 비파괴시험을 통해 간접적으로 추정한 값인지 구분합니다.

다섯째, 구조물의 실제 거동과 함께 봅니다.

처짐, 균열, 변형 등에 이상이 있는지 확인합니다.

여섯째, 차이가 크다면 구조검토를 실시합니다.

숫자 하나만으로 합격·불합격을 판단하기보다 구조물 성능에 미치는 영향을 검토해야 합니다.

현장 품질관리에서 활용하는 방법

현장에서 탄성계수를 효율적으로 관리하려면 일회성 시험보다 데이터를 계속 축적하는 것이 중요합니다.

예를 들어 동일 레미콘 공장과 동일 골재를 사용한다면 다음 자료를 함께 기록할 수 있습니다.

• 배합번호
• 설계기준압축강도
• 7일·28일 압축강도
• 콘크리트 단위질량
• 사용 골재
• 정적 탄성계수
• 양생조건
• 타설일과 외기온도

자료가 축적되면 해당 현장에서 사용하는 콘크리트가 일반적인 기준식에 비해 탄성계수가 높은지 낮은지 파악할 수 있습니다.

이러한 현장 데이터는 단순한 기준식보다 실제 사용재료의 특성을 이해하는 데 도움이 됩니다.

자주 묻는 질문

콘크리트 탄성계수란 무엇인가요?

콘크리트가 하중을 받을 때 변형에 저항하는 정도를 나타내는 재료특성입니다. 일반적으로 탄성계수가 클수록 동일한 조건에서 탄성변형이 작게 나타납니다.

압축강도가 높으면 탄성계수도 무조건 높나요?

일반적으로 압축강도가 높아지면 탄성계수도 증가하는 경향이 있지만 정비례하지는 않습니다. 골재 종류와 단위질량, 배합과 재령 등 다른 조건도 영향을 줍니다.

24MPa 콘크리트의 탄성계수는 얼마인가요?

보통중량 콘크리트를 가정하고 국내 설계기준식을 적용하면 약 25.8GPa 수준으로 계산할 수 있습니다. 다만 이는 기준식으로 산정한 설계용 추정값이며 실제 시험값과 차이가 날 수 있습니다.

압축강도가 같으면 탄성계수도 같나요?

그렇지 않습니다. 동일한 압축강도라도 골재의 종류와 단위질량, 배합과 시험조건 등에 따라 탄성계수가 달라질 수 있습니다.

슈미트해머로 탄성계수를 측정할 수 있나요?

직접 측정하지는 못합니다. 반발값을 이용해 강도를 추정하고 그 결과를 다시 탄성계수 관계식에 적용하는 간접적인 방식이 가능하지만 오차가 커질 수 있습니다. 반발값으로 현장강도를 평가하려면 해당 콘크리트에 적합한 상관관계를 확보하는 것이 중요합니다.

초음파 시험으로 탄성계수를 알 수 있나요?

초음파나 탄성파를 이용해 재료의 동적 탄성특성을 평가할 수 있지만 구조설계에서 사용하는 정적 탄성계수와 그대로 같은 값은 아닙니다. 시험방법과 결과의 의미를 구분해야 합니다.

탄성계수가 설계값보다 낮게 나오면 위험한가요?

그 사실만으로 구조물이 위험하다고 판단할 수는 없습니다. 압축강도와 시험조건을 확인하고 실제 부재의 처짐·균열·변형 등에 미치는 영향을 구조적으로 검토해야 합니다.

마무리

콘크리트 압축강도와 탄성계수는 서로 밀접하게 연결되어 있지만 같은 성질을 나타내는 값은 아닙니다.

압축강도는 콘크리트가 어느 정도의 압축응력을 견딜 수 있는지를 나타내고, 탄성계수는 하중을 받을 때 어느 정도 변형되는지를 판단하는 데 사용됩니다.

압축강도가 증가하면 탄성계수도 일반적으로 증가하지만 그 관계는 정비례하지 않으며 골재의 종류, 단위질량, 배합, 재령과 시험조건에 따라 실제 값이 달라질 수 있습니다.

따라서 현장에서는 단순히 압축강도 시험결과만 보고 탄성계수를 판단하기보다

압축강도 → 기준식 탄성계수 → 실제 시험조건 → 사용 골재 → 구조물의 처짐과 균열

순서로 종합적으로 해석하는 것이 중요합니다.

특히 탄성계수가 구조성능에 중요한 영향을 주는 구조물이라면 비파괴시험의 추정값만으로 결론을 내리기보다 직접 시험과 구조검토를 통해 확인하는 것이 가장 안전한 접근입니다.
