콘크리트의 열팽창계수와 온도변형 발생 원리

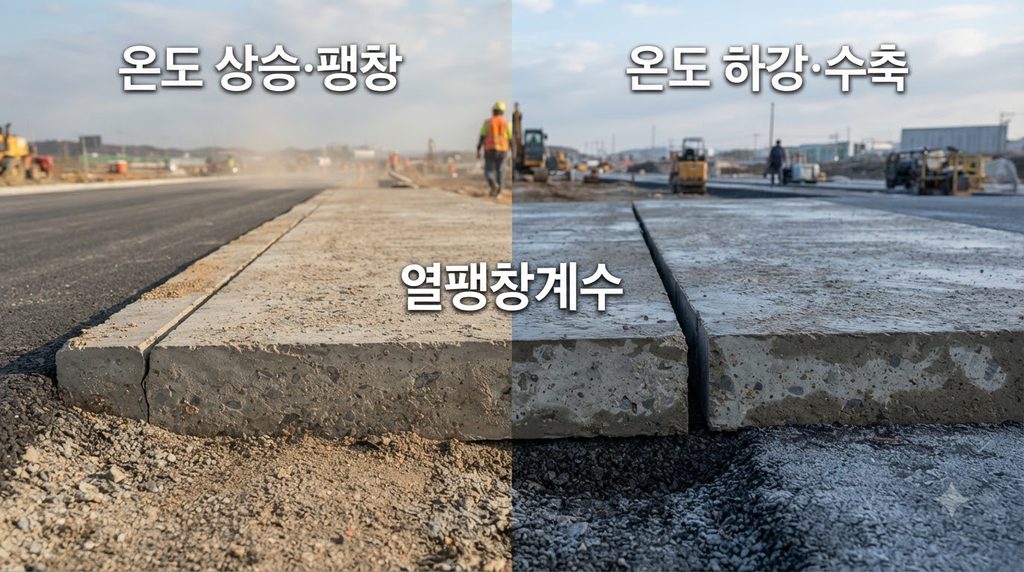

콘크리트는 온도가 올라가면 팽창하고, 온도가 내려가면 수축합니다. 겉보기에는 단순한 현상처럼 보이지만 실제 구조물에서는 이 작은 길이 변화가 반복되면서 줄눈의 열림과 닫힘, 슬래브 컬링, 구속응력, 균열 발생에 영향을 줄 수 있습니다.

이때 사용하는 대표적인 재료특성이 열팽창계수(Coefficient of Thermal Expansion, CTE)입니다.

열팽창계수는 온도가 1℃ 변할 때 재료의 길이가 얼마나 변하는지를 나타내는 값입니다. 콘크리트 포장설계에서는 이 값이 줄눈 움직임과 슬래브 컬링, 온도응력 평가에 중요한 입력값으로 사용됩니다. FHWA도 콘크리트 CTE가 포장 성능에 큰 영향을 주며, 특히 슬래브의 온도구배에 따른 컬링과 응력발생 예측에 중요하다고 설명합니다.

열팽창계수란 무엇인가

열팽창계수는 온도변화에 따른 상대적인 길이변화를 나타냅니다.

기본적인 관계는 다음과 같이 이해할 수 있습니다.

열변형률 = 열팽창계수 × 온도변화

예를 들어 같은 길이의 콘크리트 두 개가 동일하게 20℃ 가열되더라도 열팽창계수가 큰 콘크리트가 더 많이 늘어납니다.

FHWA는 CTE를 온도 1도 변화에 따른 단위길이 변화량으로 정의하고 있습니다.

온도가 올라가면 콘크리트 내부에서는 무엇이 일어날까

콘크리트는 시멘트 페이스트와 골재로 구성된 복합재료입니다.

온도가 상승하면 시멘트 페이스트와 골재 모두 열팽창하려고 합니다.

문제는 두 재료의 열팽창계수가 서로 같지 않다는 것입니다.

따라서 온도가 반복해서 변하면 페이스트와 골재 사이에서 미세한 변형 차이가 발생할 수 있습니다.

이러한 차이는 매우 작지만 반복적인 온도변화가 지속되면 계면부에 국부응력을 발생시키는 요인이 될 수 있습니다.

콘크리트 열팽창계수는 하나의 값으로 고정될까

그렇지 않습니다.

콘크리트의 CTE는 배합에 따라 상당히 달라질 수 있습니다.

FHWA 자료에서는 일반 콘크리트의 CTE 범위를 대략 7.4~13 ×10⁻⁶/℃ 정도로 제시하며, 골재 종류에 따라 차이가 크게 나타날 수 있다고 설명합니다.

따라서 모든 콘크리트에 하나의 대표값을 적용하는 것보다 실제 사용재료를 측정하는 것이 더 정확합니다.

골재 종류가 왜 가장 중요한가

콘크리트 부피의 상당 부분을 골재가 차지합니다.

따라서 전체 열팽창계수는 골재 특성의 영향을 크게 받습니다.

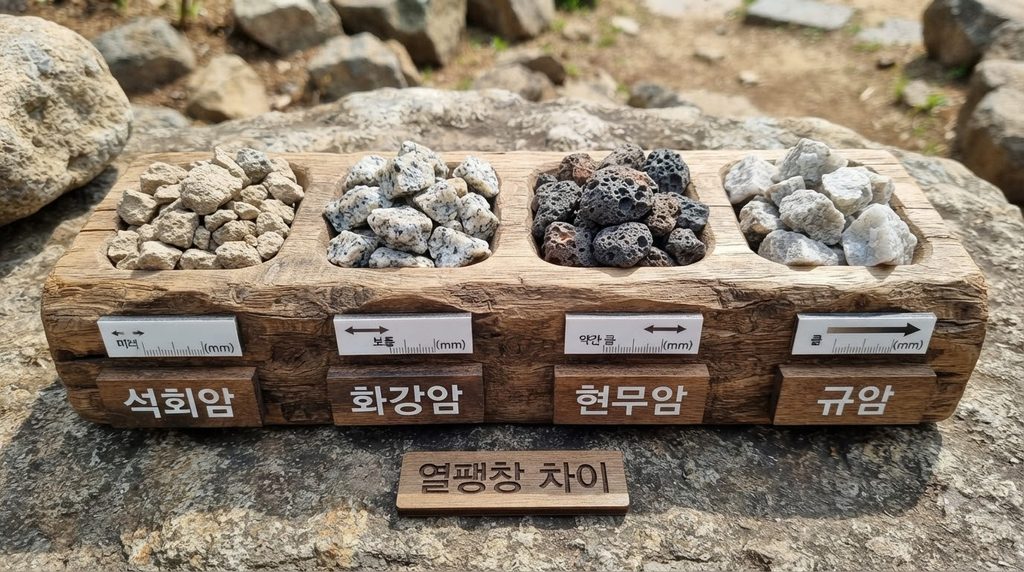

FHWA 자료에 제시된 대표적인 골재 CTE를 보면 대략 다음과 같습니다.

• 석회암: 약 6 ×10⁻⁶/℃
• 현무암: 약 6~8 ×10⁻⁶/℃
• 화강암: 약 7~9 ×10⁻⁶/℃
• 사암: 약 11~12 ×10⁻⁶/℃
• 규암: 약 11~13 ×10⁻⁶/℃

즉 실리카계 골재가 탄산염계 골재보다 상대적으로 높은 열팽창계수를 나타내는 경우가 많습니다.

석회암 골재를 쓰면 항상 열변형이 작을까

일반적으로 석회암계 골재는 규질 골재보다 CTE가 낮은 경향이 있습니다.

하지만 “석회암을 쓰면 항상 온도균열이 발생하지 않는다”고 볼 수는 없습니다.

실제 구조물에서는 콘크리트 전체 배합과 수분상태, 부재 길이, 온도변화 폭, 구속조건 등이 함께 작용합니다.

즉 낮은 CTE는 열변형 감소에 유리한 요소지만 균열을 완전히 결정하는 단일 변수는 아닙니다.

시멘트 페이스트의 열팽창계수는 어느 정도일까

FHWA 자료에서는 포화 상태의 시멘트 페이스트 CTE가 약 18~20 ×10⁻⁶/℃ 수준으로 제시됩니다.

이는 많은 일반 골재보다 높은 값입니다.

하지만 실제 콘크리트에서는 골재가 큰 체적을 차지하기 때문에 전체 CTE가 페이스트와 동일해지지는 않습니다.

결국 콘크리트의 CTE는

골재의 종류 + 골재 체적비 + 시멘트 페이스트 특성 + 수분상태

가 합쳐져 결정됩니다.

수분상태도 열팽창계수에 영향을 줄까

그렇습니다.

특히 시멘트 페이스트의 열팽창 특성은 내부 상대습도와 수분상태의 영향을 받을 수 있습니다.

FHWA 연구에서는 콘크리트 CTE에 가장 큰 영향을 주는 변수로 굵은골재 암종과 함께 시멘트 페이스트의 내부 상대습도를 언급합니다.

따라서 같은 콘크리트라도 완전히 건조한 상태와 포화상태에서 측정한 CTE가 다르게 나타날 수 있습니다.

왜 CTE 시험에서는 포화상태를 사용하는 경우가 많을까

콘크리트 수분상태가 결과에 영향을 주기 때문입니다.

AASHTO T 336 계열의 콘크리트 CTE 시험에서는 일반적으로 포화된 원주형 시험체를 온도가 다른 수조에서 반복적으로 가열·냉각하면서 길이변화를 측정합니다.

FHWA 자료에서도 콘크리트 CTE 측정에 AASHTO T 336 방법을 사용하며, CTE 시험에서 수분상태의 영향을 줄이기 위해 포화 조건을 사용하는 이유를 설명합니다.

열팽창계수는 어떻게 측정할까

콘크리트 원주형 시험체의 길이를 정확하게 측정한 뒤 온도를 변화시키면서 길이변화를 기록합니다.

개념적으로는

초기 길이 측정 → 온도 변화 → 길이 변화 측정 → 온도차로 나눔

의 과정입니다.

FHWA 자료에서는 AASHTO T 336 방법에 따라 콘크리트의 길이변화를 측정해 CTE를 평가합니다.

온도가 일정하게 변하면 콘크리트 전체가 똑같이 팽창할까

부재 전체 온도가 동일하게 변하고 변형이 자유롭다면 비교적 균일한 팽창이나 수축이 발생할 수 있습니다.

예를 들어 길이가 긴 콘크리트 포장에서는 낮 동안 전체 온도가 상승하면 슬래브가 길어지고 줄눈이 닫히는 방향으로 움직일 수 있습니다.

반대로 기온이 낮아지면 슬래브가 수축하고 줄눈이 더 열릴 수 있습니다.

FHWA도 CTE가 콘크리트 포장의 줄눈 열림·닫힘에 직접 영향을 준다고 설명합니다.

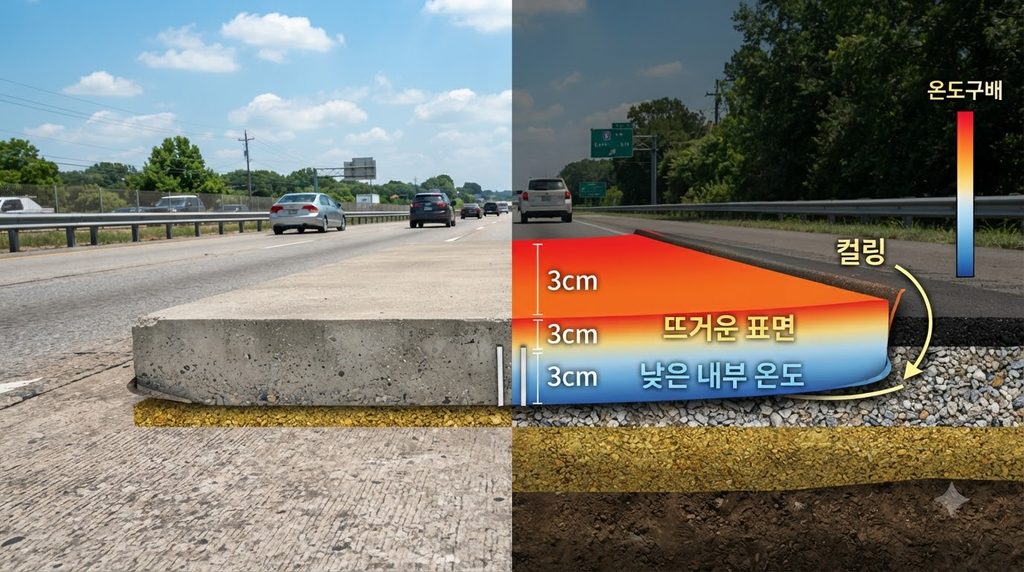

온도구배가 발생하면 왜 문제가 달라질까

실제 슬래브에서는 위와 아래가 같은 온도가 아닐 수 있습니다.

한낮에는 태양복사로 슬래브 상부가 아래쪽보다 더 뜨거워질 수 있습니다.

상부는 더 많이 팽창하려 하고 하부는 상대적으로 덜 팽창합니다.

그 결과 슬래브가 휘려고 합니다.

이러한 현상을 컬링(Curling)이라고 합니다.

FHWA 자료에서도 슬래브 두께 방향의 온도구배가 컬링을 발생시키며, CTE가 클수록 이러한 변형과 응력에 미치는 영향이 커질 수 있다고 설명합니다.

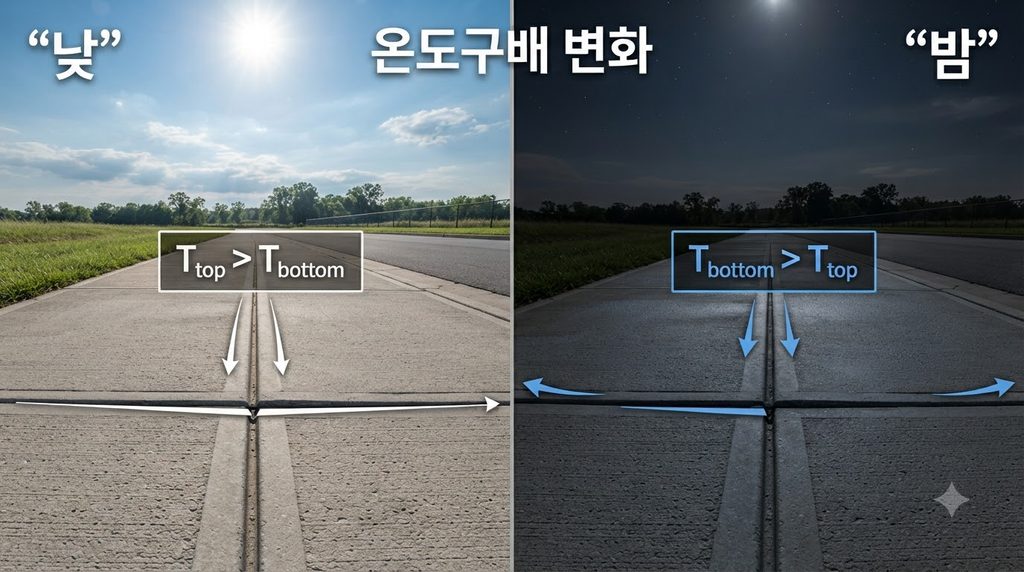

낮과 밤에는 슬래브가 어떻게 달라질까

낮에는 표면이 햇빛을 받아 하부보다 뜨거워지기 쉽습니다.

이 경우 상부가 더 많이 팽창하려 하면서 슬래브 변형이 발생할 수 있습니다.

밤에는 반대로 표면이 빠르게 냉각되면서 내부보다 차가워질 수 있습니다.

그러면 표면은 더 많이 수축하려 합니다.

이러한 온도구배의 방향이 낮과 밤 사이에 반복적으로 바뀌면서 슬래브의 컬링 방향도 달라질 수 있습니다.

FHWA의 콘크리트 포장 양생 자료에서도 포장 두께 방향의 불균일한 냉각과 가열이 반복적인 컬링·워핑을 발생시킬 수 있다고 설명합니다.

컬링과 워핑은 같은 현상일까

비슷해 보이지만 원인을 구분할 수 있습니다.

일반적으로 컬링은 두께 방향의 온도차 때문에 발생하는 휨변형을 의미합니다.

반면 워핑은 수분구배에 따른 건조수축 차이에 의해 발생하는 휨변형을 설명할 때 사용됩니다.

현장에서는 온도와 수분이 동시에 변하기 때문에 두 현상이 함께 나타날 수 있습니다.

따라서 실제 슬래브 변형을 분석할 때는 온도구배와 수분구배를 모두 봐야 합니다.

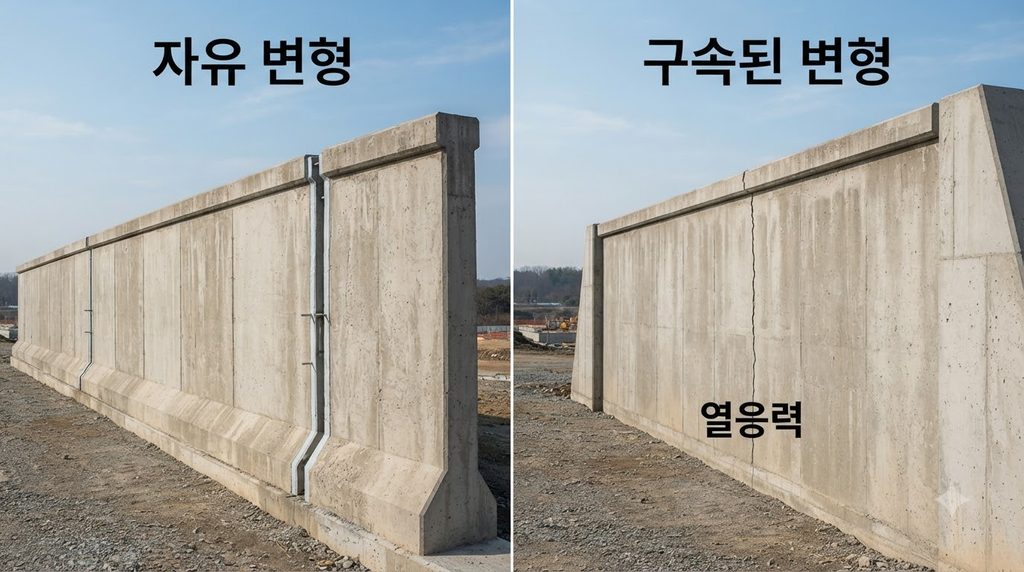

구속이 없다면 온도변화가 균열을 만들까

콘크리트가 자유롭게 팽창하고 수축할 수 있다면 열변형 자체가 큰 응력을 만들지 않을 수 있습니다.

문제는 실제 구조물 대부분이 완전히 자유롭지 않다는 것입니다.

기초와 인접부재, 철근, 접합부, 지반 마찰 등이 변형을 제한합니다.

온도가 내려가 콘크리트가 수축하려 하는데 주변이 이를 막으면 인장응력이 발생할 수 있습니다.

콘크리트는 인장강도가 낮기 때문에 이 응력이 인장저항을 초과하면 균열이 발생할 수 있습니다.

열응력은 무엇에 의해 커질까

개념적으로 열응력은 열변형이 얼마나 크게 구속되는지에 따라 달라집니다.

주요 변수는

열팽창계수 × 온도변화 × 탄성특성 × 구속도

로 이해할 수 있습니다.

즉 CTE가 크고 온도변화도 크며 변형구속이 강하다면 더 큰 열응력이 발생할 가능성이 있습니다.

하지만 실제 콘크리트에서는 크리프와 응력완화도 함께 발생하므로 단순한 탄성식만으로 장기거동을 완벽하게 설명할 수는 없습니다.

초기재령 콘크리트에서는 왜 더 중요할까

타설 직후 콘크리트는 수화열 때문에 내부온도가 올라갈 수 있습니다.

이때 콘크리트가 아직 충분히 굳지 않았다면 비교적 자유롭게 변형할 수 있습니다.

하지만 시간이 지나면서 강성과 구속이 증가한 상태에서 온도가 내려가면 수축이 제한되면서 인장응력이 발생할 수 있습니다.

따라서 초기재령 온도균열에서는

수화열 + CTE + 강도발현 + 탄성계수 + 크리프 + 구속조건

을 함께 고려해야 합니다.

CTE 하나만으로 온도균열 위험을 판단할 수 없는 이유입니다.

매스콘크리트에서는 어떤 역할을 할까

매스콘크리트 내부에서는 시멘트 수화열이 쉽게 외부로 빠져나가지 못해 중심부 온도가 높아질 수 있습니다.

이후 냉각되면서 내부가 수축하려 할 때 주변 구조나 이미 냉각된 표면층이 이를 구속할 수 있습니다.

CTE가 높으면 동일한 온도강하에서도 열수축량이 더 커질 수 있습니다.

따라서 매스콘크리트 온도응력 해석에서는 열전도율이나 수화열과 함께 열팽창계수도 중요한 재료입력값입니다.

철근과 콘크리트의 열팽창계수가 비슷한 것은 왜 중요할까

FHWA 자료에서는 강재의 CTE가 대략 11~12 ×10⁻⁶/℃ 범위로 제시됩니다. 일반 콘크리트의 CTE 범위와 상당히 겹칩니다.

이 때문에 일반적인 온도변화 범위에서는 철근과 콘크리트가 비교적 비슷한 열변형을 보이는 것이 철근콘크리트의 재료적 장점 가운데 하나입니다.

다만 실제 두 재료의 CTE가 완전히 동일한 것은 아니며 고온 화재와 같은 극단적인 상황에서는 다른 재료특성 변화도 함께 고려해야 합니다.

열팽창계수가 높으면 콘크리트가 약하다는 뜻일까

아닙니다.

CTE는 압축강도와 다른 물성입니다.

압축강도가 높아도 열팽창계수가 높은 골재를 사용하면 전체 CTE가 높을 수 있습니다.

반대로 CTE가 낮다고 해서 반드시 압축강도가 높은 것도 아닙니다.

따라서 열팽창계수는 온도변화에 대한 치수 안정성을 나타내는 별도의 재료특성으로 이해해야 합니다.

물-시멘트비도 영향을 줄까

영향을 줄 수 있습니다.

FHWA 자료에서는 콘크리트 CTE가 골재 종류뿐 아니라 물-시멘트비 등의 배합특성에 따라 달라질 수 있다고 설명합니다.

하지만 일반적으로 콘크리트에서 골재의 체적비가 크기 때문에 골재 암종이 매우 중요한 변수로 작용합니다.

따라서 물-시멘트비만으로 CTE를 예측하는 것은 어렵습니다.

같은 골재라도 CTE가 달라질 수 있을까

가능합니다.

암석은 동일한 이름으로 분류되더라도 광물조성과 산지에 따라 열적 특성이 다를 수 있습니다.

예를 들어 화강암이나 사암이라고 해서 모두 동일한 CTE를 갖는 것은 아닙니다.

FHWA도 설계에서 역사적인 대표값을 사용하는 것보다 실제 배합에 사용되는 재료를 시험해 CTE를 측정하는 것이 더 정확하다고 설명합니다.

콘크리트 포장에서 왜 특히 중요한가

콘크리트 포장슬래브는 넓고 얇으며 외기와 태양복사의 영향을 직접 받습니다.

낮과 밤, 계절에 따라 온도변화가 반복되고 두께 방향 온도구배도 크게 발생할 수 있습니다.

이 때문에 CTE는 줄눈거동과 슬래브 컬링, 응력발생에 직접 연결됩니다.

FHWA는 CTE를 콘크리트 포장설계에서 매우 민감한 입력변수 가운데 하나로 평가하고 있으며, 포장 두께 설계에도 영향을 줄 수 있다고 설명합니다.

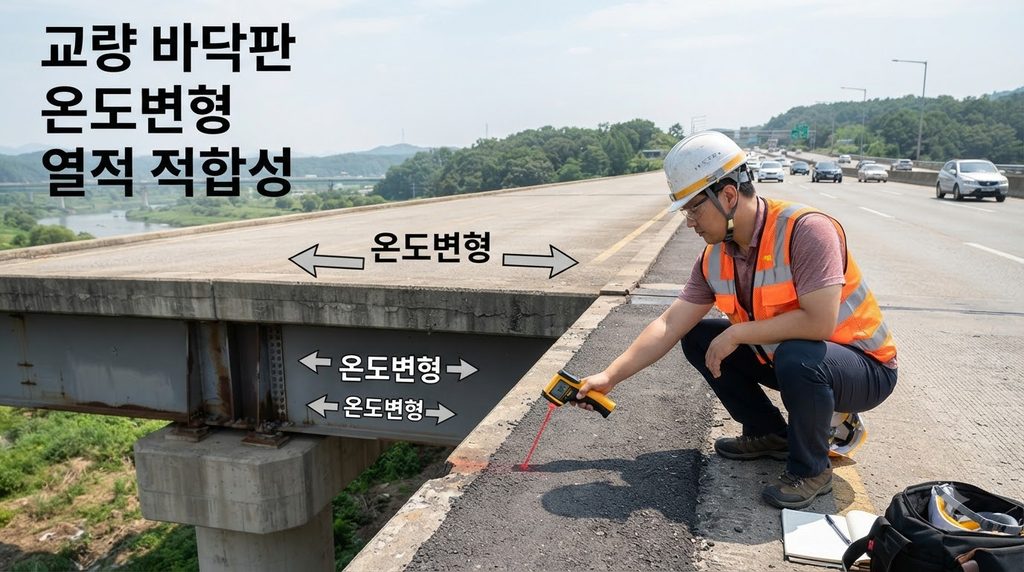

교량 바닥판에서도 중요할까

교량 바닥판 역시 외부 온도에 직접 노출됩니다.

또 강재 거더나 콘크리트 거더, 포장층 등 서로 다른 재료와 함께 거동합니다.

재료마다 열팽창 특성이 다르면 온도변화에 따라 상대변위와 구속응력이 발생할 수 있습니다.

특히 기존 슬래브 위에 오버레이를 적용하는 경우 기존 콘크리트와 보수재의 CTE 차이가 반복적인 계면응력에 영향을 줄 수 있습니다.

FHWA 자료도 기존 층과 오버레이의 차등 열변형이 컬링과 균열 위험을 악화시킬 수 있다고 설명합니다.

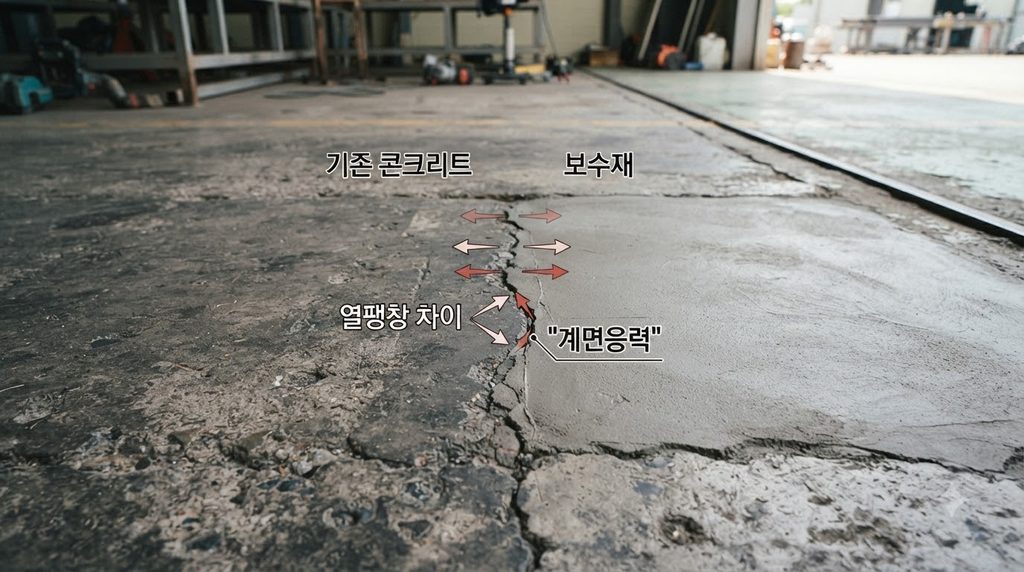

보수재의 열팽창계수가 왜 중요할까

콘크리트 보수에서는 단순히 압축강도만 높은 재료를 사용한다고 좋은 것이 아닙니다.

기존 콘크리트와 보수재의 CTE 차이가 크면 낮과 밤의 온도변화 때 서로 다른 양만큼 팽창·수축하려 할 수 있습니다.

하지만 두 재료는 서로 붙어 있기 때문에 자유롭게 움직일 수 없습니다.

그 결과 보수경계에서 반복적인 응력이 발생할 수 있습니다.

따라서 보수재 선정에서는 접착강도와 수축뿐 아니라 기존 콘크리트와의 열적 적합성도 중요합니다.

계절변화도 구조물에 누적영향을 줄까

여름과 겨울의 온도차는 하루 동안의 변화보다 클 수 있습니다.

긴 벽체나 바닥, 포장에서는 이러한 계절적 길이변화를 흡수하기 위해 줄눈을 사용합니다.

줄눈이 없거나 움직임이 제한되면 온도팽창과 수축이 구조내부의 응력으로 바뀔 수 있습니다.

따라서 긴 콘크리트 부재에서는 재료의 CTE와 예상 최고·최저 온도를 고려한 줄눈계획이 중요합니다.

열팽창과 건조수축은 어떻게 구분할까

둘 다 콘크리트 길이를 변화시키지만 원인이 다릅니다.

열변형은 온도가 변하면서 발생합니다.

건조수축은 수분이 빠져나가면서 발생합니다.

실제 구조물에서는 여름철처럼 온도가 높으면서 건조한 조건에서는 두 현상이 동시에 나타날 수 있습니다.

예를 들어 온도상승은 팽창시키려 하지만 건조는 수축시키려 할 수 있습니다.

따라서 현장에서 길이변화만 측정했다고 그 원인을 모두 열팽창으로 해석하면 안 됩니다.

일사량도 중요한 이유

실제 구조물 표면온도는 단순한 외기온도와 같지 않습니다.

강한 햇빛을 받는 콘크리트 포장이나 교량 바닥판은 표면온도가 주변 공기보다 높아질 수 있습니다.

따라서 실제 온도변형을 평가할 때는 기상청 외기온도만 보는 것보다 구조물 내부와 표면의 실제 온도를 측정하는 것이 더 유용할 수 있습니다.

FHWA의 포장 연구도 태양복사와 환경으로의 열전달이 슬래브 온도구배 형성에 중요한 요인이라고 설명합니다.

열팽창계수는 재령에 따라 달라질까

초기재령에서는 시멘트 수화와 내부 수분상태가 빠르게 변화하기 때문에 열적 특성도 장기재령 콘크리트와 완전히 같지 않을 수 있습니다.

FHWA의 초기재령 콘크리트 열특성 자료에서는 CTE를 포함한 열적 특성이 수화도와 골재 종류, 물-결합재비 등에 영향을 받을 수 있다고 설명합니다.

따라서 초기재령 온도균열 해석에서 장기재령의 하나의 CTE 값만 적용하면 실제 거동과 차이가 발생할 수 있습니다.

열팽창계수를 낮추면 온도균열을 완전히 막을 수 있을까

그렇지 않습니다.

CTE를 낮추면 동일한 온도변화에서 자유 열변형량을 줄일 수 있습니다.

하지만 실제 균열 위험은 온도차와 구속도, 초기강도, 탄성계수, 크리프, 부재크기 등에 영향을 받습니다.

따라서 CTE가 낮은 골재를 사용하는 것은 하나의 유리한 조건일 수 있지만 온도균열 제어는 전체적인 열·구조 설계로 접근해야 합니다.

열팽창계수 시험결과는 어디에 활용할까

대표적으로 콘크리트 포장과 대형 슬래브, 매스콘크리트, 보수재 적합성 평가 등에 활용할 수 있습니다.

특히 콘크리트 포장에서는 CTE가 기계적·경험적 설계의 입력값으로 사용됩니다.

FHWA는 CTE가 포장설계에서 매우 민감한 입력변수이며, 실제 측정을 통해 슬래브 이동과 온도응력을 더 정확하게 예측할 수 있다고 설명합니다.

마무리

콘크리트의 열팽창계수는 온도 1℃ 변화에 따라 콘크리트의 길이가 얼마나 변하는지를 나타내는 중요한 재료특성입니다.

이 값은 특히 골재 종류의 영향을 크게 받으며, 시멘트 페이스트와 내부 수분상태, 배합조건도 영향을 줄 수 있습니다. FHWA 자료에서도 콘크리트 CTE가 주로 골재 암종과 페이스트 수분상태의 영향을 받는 것으로 설명됩니다.

하지만 열팽창계수 자체가 곧 균열 위험을 의미하는 것은 아닙니다.

실제 구조물에서는

온도변화 → 자유 열변형 → 온도구배 → 구속 → 열응력 → 균열 가능성

이라는 흐름으로 이해해야 합니다.

특히 포장에서는 CTE가 높을수록 동일한 온도변화에서 줄눈 움직임과 컬링의 영향이 커질 수 있으며, 매스콘크리트에서는 냉각단계의 열수축과 구속응력 평가에 중요한 입력값이 됩니다.

따라서 열팽창계수는 단순한 실험실 숫자가 아니라 콘크리트가 실제 환경의 온도변화를 얼마나 크게 치수변화로 받아들이는지를 나타내는 재료의 열적 특성이라고 볼 수 있습니다.
