등온열량계로 시멘트 수화반응 속도와 발열 특성을 분석하는 원리

시멘트에 물을 넣으면 수화반응이 시작되고, 이 과정에서 열이 발생합니다. 겉으로 보기에는 단순히 콘크리트가 굳어가는 과정처럼 보이지만 실제로는 시멘트 광물이 용해되고 새로운 수화물이 만들어지면서 반응속도가 계속 달라집니다.

이러한 변화는 압축강도 시험만으로는 자세히 알기 어렵습니다. 강도시험은 특정 재령에서 최종적인 기계적 성능을 확인하는 데 유용하지만, 혼합 직후부터 몇 시간 동안 어떤 반응이 일어났고 언제 수화가 가속되었는지를 직접 보여주지는 않습니다.

이때 사용하는 대표적인 분석장비가 등온열량계(Isothermal Calorimeter)입니다.

등온열량계는 시멘트 페이스트나 모르타르가 일정한 온도에서 수화할 때 발생하는 아주 작은 열의 흐름을 연속적으로 측정합니다. 이를 통해 초기 반응과 유도기, 가속기, 감속기 등 시멘트 수화과정의 시간적 변화를 분석할 수 있습니다.

현재 ASTM C1702-26은 등온 전도 열량계를 이용해 수경성 시멘트계 재료의 수화열을 측정하는 시험방법을 규정하고 있으며, 일정 온도에서 최대 7일까지 총 수화열과 시간에 따른 발열속도를 측정할 수 있도록 하고 있습니다.

등온열량계란 무엇인가

시멘트가 물과 만나 수화반응을 하면 에너지가 방출됩니다.

등온열량계는 이때 시료에서 주변으로 전달되는 열을 매우 정밀하게 측정하는 장비입니다.

여기서 등온이라는 말은 시험 중 시료가 놓인 환경의 온도를 일정하게 유지한다는 뜻입니다.

예를 들어 동일한 온도에서 서로 다른 시멘트나 혼화재 배합을 시험하면 온도변화라는 외부요인을 최대한 줄이고 재료 자체의 수화반응 차이를 비교할 수 있습니다.

시험의 기본 흐름은 다음과 같습니다.

시멘트와 물 혼합 → 밀봉된 시험용기에 시료 투입 → 일정 온도 유지 → 발생 열 측정 → 시간별 발열속도 곡선 작성 → 누적 수화열 계산

발열속도와 누적 수화열은 무엇이 다를까

등온열량계에서는 주로 두 가지 데이터를 봅니다.

첫 번째는 발열속도(Heat Flow)입니다.

특정 순간에 시멘트가 얼마나 빠르게 열을 발생시키고 있는지를 나타냅니다.

일반적으로 단위 질량당 전력 형태로 표시하며, 시간에 따른 수화반응 속도를 파악하는 데 유용합니다.

두 번째는 누적 수화열(Cumulative Heat)입니다.

발열속도를 시간에 따라 누적한 값으로, 일정 시점까지 전체적으로 얼마나 많은 열이 발생했는지를 나타냅니다.

ASTM C1702-26도 총 수화열과 함께 시간에 따른 수화열 발생률 정보를 제공하도록 규정하고 있습니다.

쉽게 말하면

발열속도 = 지금 얼마나 빨리 반응하는가

누적 수화열 = 지금까지 총 얼마나 반응했는가

의 차이라고 볼 수 있습니다.

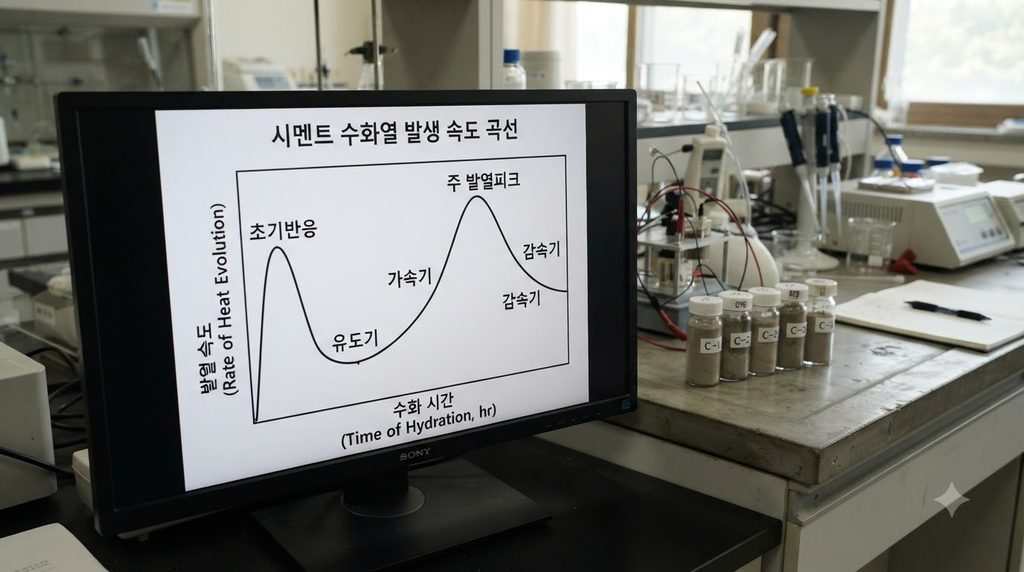

시멘트 수화곡선은 왜 여러 구간으로 나뉠까

포틀랜드 시멘트를 물과 섞은 뒤 발열속도를 시간에 따라 그리면 일정한 직선이 아니라 여러 특징적인 구간이 나타납니다.

대표적으로

초기반응 → 유도기 → 가속기 → 감속기 → 장기 완만한 반응

으로 구분할 수 있습니다.

이러한 곡선의 모양은 시멘트 종류와 물-시멘트비, 온도, 혼화제, 혼화재 등에 따라 달라집니다.

따라서 열량계 곡선은 시멘트 수화의 일종의 반응 지문처럼 활용할 수 있습니다.

혼합 직후 첫 번째 발열은 무엇일까

시멘트에 물을 넣으면 매우 빠른 초기반응이 시작됩니다.

시멘트 입자 표면이 젖고 일부 광물이 빠르게 용해되면서 칼슘과 알칼리, 황산염 등의 이온이 공극수로 방출됩니다.

이 과정에서는 짧고 강한 초기 발열이 나타날 수 있습니다.

하지만 실제 시험에서는 시멘트와 물을 혼합한 뒤 시료를 장비에 넣기까지 시간이 필요합니다.

따라서 혼합 외부방식으로 시험하면 초기 수분 동안 발생한 발열 일부를 완전히 측정하지 못할 수 있습니다.

이것이 초기 수화반응을 연구할 때 혼합방법과 시료 투입시간을 동일하게 유지해야 하는 이유입니다.

유도기는 왜 중요한가

초기 반응이 지나면 발열속도가 크게 낮아지는 구간이 나타납니다.

이를 흔히 유도기 또는 휴면기라고 부릅니다.

이 시기에는 시멘트가 겉으로 보기에는 비교적 유동성을 유지합니다.

따라서 콘크리트의 운반과 타설, 마감 가능시간과도 관련이 있습니다.

최근 등온열량계 연구에서는 지연제를 넣었을 때 이 휴면기간이 얼마나 늘어나는지를 정량적으로 분석하는 방법도 사용됩니다. 2025년 연구에서는 여러 지연제의 사용량에 따라 휴면기간이 달라지는 현상을 등온열량 데이터로 정량화했습니다.

유도기가 끝나면 어떤 일이 일어날까

유도기가 지나면 발열속도가 다시 급격하게 증가합니다.

이 구간을 가속기라고 합니다.

이 시기에는 특히 C₃S 계열의 반응과 C-S-H, 수산화칼슘 등 수화생성물의 형성이 빠르게 진행됩니다.

수화물이 시멘트 입자 사이를 연결하면서 페이스트의 강성이 빠르게 증가하기 시작합니다.

따라서 가속기의 시작과 주 발열피크의 위치는 응결과 초기강도 발현을 이해하는 데 매우 중요한 정보가 됩니다.

2025년 열량계 데이터 분석 연구에서도 주 발열피크 시간은 포틀랜드 시멘트의 주요 수화반응 속도를 비교하는 지표로 활용되고 있습니다.

주 발열피크가 높으면 무조건 좋은 시멘트일까

그렇지는 않습니다.

발열피크가 높다는 것은 특정 시점에 반응속도가 빠르다는 의미입니다.

하지만 이것만으로 장기강도나 내구성이 좋다고 판단할 수는 없습니다.

초기반응이 매우 빠른 시멘트는 초기강도 발현에는 유리할 수 있지만 매스콘크리트에서는 높은 초기 발열이 내부 온도상승을 증가시키는 방향으로 작용할 수 있습니다.

반대로 피크가 낮더라도 오랜 시간 반응하면서 충분한 누적 수화열을 나타낼 수 있습니다.

따라서 열량계 곡선은

피크 높이 + 피크 발생시간 + 곡선폭 + 누적 수화열

을 함께 봐야 합니다.

감속기에서는 무엇이 일어날까

주 발열피크 이후에는 발열속도가 다시 감소합니다.

수화반응이 완전히 멈춘 것은 아닙니다.

수화생성물이 입자 주변에 축적되고 미반응 영역으로 물과 이온이 이동해야 하므로 반응속도가 점차 낮아집니다.

이후에도 장기간에 걸쳐 느린 수화반응이 계속될 수 있습니다.

등온열량계는 초기 몇 시간뿐 아니라 수일간의 반응을 연속적으로 추적할 수 있기 때문에 이러한 변화도 관찰할 수 있습니다.

ASTM C1702-26은 최대 7일까지 총 수화열 측정에 사용할 수 있습니다.

두 번째 작은 피크가 나타나는 이유는 무엇일까

포틀랜드 시멘트의 수화곡선에서는 주 발열피크 주변이나 이후에 작은 어깨 형태의 피크가 나타나는 경우가 있습니다.

이는 알루미네이트계 반응과 황산염 상태의 변화 등과 관련될 수 있습니다.

하지만 모든 곡선에서 동일한 위치와 크기로 나타나는 것은 아닙니다.

시멘트의 C₃A 함량과 황산염 공급상태, 혼화제 등의 영향을 받습니다.

따라서 열량계 곡선에서 작은 피크가 나타났다고 단순히 하나의 광물반응으로 확정하기보다 XRD나 다른 수화물 분석과 함께 해석하는 것이 좋습니다.

등온열량계로 응결시간도 알 수 있을까

직접적인 응결시험과 동일한 것은 아닙니다.

열량계는 열 발생을 측정하고, 응결시험은 페이스트나 모르타르가 기계적으로 굳는 정도를 측정합니다.

다만 수화반응과 응결은 밀접한 관계가 있기 때문에 열량곡선의 특징점과 응결시간 사이에 상관성이 나타날 수 있습니다.

ASTM C1702는 발열속도 정보를 제공하고, ASTM C1679는 이러한 시간별 열흐름 패턴에서 시멘트 수화의 중요한 사건을 해석하는 데 초점을 둡니다.

따라서 열량계를 응결침 시험의 완전한 대체수단으로 보기보다 응결 메커니즘을 이해하는 보조 분석기술로 보는 것이 적절합니다.

초기강도 발현도 예측할 수 있을까

수화가 진행되면서 생성되는 C-S-H는 시멘트 페이스트의 강도발현에 중요한 역할을 합니다.

따라서 누적 수화열과 수화도, 초기강도 사이에는 일정한 관계가 나타날 수 있습니다.

2025년 연구에서도 등온열량계로 측정한 수화열이 수화도와 경화 시작, 강도발달 등과 연결될 수 있다고 설명합니다.

그러나 하나의 열량계 곡선을 모든 콘크리트의 압축강도로 바로 환산할 수는 없습니다.

골재와 공극, 양생조건, 물-결합재비 등이 거시적인 강도에 함께 영향을 주기 때문입니다.

누적 수화열이 곧 수화도일까

완전히 같은 값은 아닙니다.

누적 수화열은 지금까지 발생한 열의 총량입니다.

수화도는 원래 존재하던 시멘트 가운데 실제로 얼마나 반응했는지를 나타냅니다.

만약 해당 결합재가 완전히 수화되었을 때 발생할 수 있는 총 열량을 알고 있다면 누적열과 비교해 수화도를 추정할 수 있습니다.

하지만 혼합시멘트에서는 반응하는 재료가 여러 종류이고 각각 발생열이 다르기 때문에 계산이 더 복잡합니다.

따라서 열량계에서 얻은 누적열을 곧바로 “수화율 몇 퍼센트”라고 표현하려면 별도의 가정과 기준값이 필요합니다.

물-시멘트비가 바뀌면 곡선도 달라질까

그렇습니다.

물-시멘트비는 시멘트 입자 사이 거리와 이온 농도, 수화공간에 영향을 줍니다.

물량이 지나치게 적으면 수화가 진행될 수 있는 공간과 내부 수분이 부족해질 수 있습니다.

반대로 물이 많으면 이온 농도와 입자 간격이 달라집니다.

따라서 동일한 시멘트라도 물-시멘트비가 달라지면 발열속도와 누적 수화열이 달라질 수 있습니다.

시험체를 비교할 때는 물-결합재비를 동일하게 맞추는 것이 기본입니다.

시험온도는 왜 매우 중요한가

시멘트 수화는 온도에 민감한 화학반응입니다.

온도가 높아지면 일반적으로 초기 수화반응 속도가 증가하고 발열피크가 더 빨리 나타날 수 있습니다.

낮은 온도에서는 반대로 반응이 느려집니다.

따라서 20℃에서 측정한 시멘트와 30℃에서 측정한 시멘트의 열량곡선을 단순 비교해서는 안 됩니다.

등온열량계의 가장 큰 특징이 바로 시험온도를 일정하게 유지해 반응속도를 비교할 수 있다는 점입니다.

등온시험과 실제 콘크리트 내부온도는 왜 다를까

등온열량계에서는 주변온도를 일정하게 유지합니다.

하지만 실제 매스콘크리트에서는 수화열이 외부로 충분히 빠져나가지 못하면서 내부온도가 상승할 수 있습니다.

온도가 올라가면 수화반응이 다시 빨라지고, 더 많은 열이 빠르게 발생할 수 있습니다.

즉 실제 구조물에서는 열 발생과 온도상승이 서로 영향을 주는 열-수화 연성이 나타납니다.

따라서 등온열량계는 재료 자체의 반응특성을 비교하는 데 매우 유용하지만, 대형 구조물 내부의 실제 최고온도를 그대로 재현하는 시험은 아닙니다.

실제 온도해석에는 부재크기와 열전도율, 외기온도와 거푸집 조건 등을 추가로 고려해야 합니다.

플라이애시를 넣으면 곡선은 어떻게 달라질까

플라이애시는 포틀랜드 시멘트와 반응속도가 다릅니다.

초기에는 시멘트 치환으로 인해 전체 클링커량이 감소하면서 초기 발열량이 낮아질 수 있습니다.

이후 포졸란 반응이 진행되면서 장기적인 반응에 기여할 수 있습니다.

하지만 플라이애시 종류와 분말도, 유리질 함량 등에 따라 결과가 달라집니다.

따라서 등온열량계는 서로 다른 플라이애시가 초기 수화반응을 얼마나 지연시키는지 비교하는 데 유용합니다.

고로슬래그 미분말은 어떻게 나타날까

고로슬래그 미분말도 혼합결합재에서 초기 수화곡선을 변화시킵니다.

슬래그는 포틀랜드 시멘트의 수화로 형성되는 알칼리 환경에서 활성화되기 때문에 반응시점과 속도가 시멘트와 다릅니다.

사용량과 분말도, 온도에 따라 초기발열과 누적열이 달라질 수 있습니다.

따라서 슬래그 혼입률이 다른 시멘트를 비교할 때 등온열량계는 단순 강도시험으로는 보기 어려운 초기 반응시점의 차이를 확인하는 데 유용합니다.

소성점토도 열량계로 분석할 수 있을까

가능합니다.

소성점토와 같은 보조 시멘트계 재료가 혼입된 결합재에서도 수화와 포졸란 반응이 열을 발생시킵니다.

RILEM의 소성점토 혼합시멘트 리뷰에서는 등온열량계가 수화과정에서 발생하는 열을 정량화하고 소성점토의 반응 정도를 평가하는 데 활용될 수 있다고 설명합니다.

다만 혼합결합재에서는 포틀랜드 시멘트와 혼화재의 반응열이 서로 겹치므로 개별 반응을 완전히 분리하기 위해서는 XRD와 TGA 같은 다른 분석법이 필요할 수 있습니다.

석회석 미분말의 핵생성 효과도 확인할 수 있을까

가능합니다.

미세한 석회석 분말은 시멘트 수화생성물이 생성될 수 있는 추가적인 표면을 제공해 초기반응을 촉진할 수 있습니다.

이 경우 등온열량계 곡선에서 주 수화피크가 앞당겨지거나 초기 발열속도가 변하는 현상을 관찰할 수 있습니다.

따라서 앞서 다룬 석회석 미분말의 핵생성 효과를 실제 반응속도 관점에서 확인하는 도구로 등온열량계를 사용할 수 있습니다.

다만 열량곡선만으로 핵생성이 실제 어떤 수화물에 의해 발생했는지를 확정할 수는 없습니다.

지연제 효과를 확인하는 데 왜 유용할까

지연제는 시멘트의 초기 수화반응을 늦춥니다.

따라서 지연제를 사용하면 유도기간이 길어지고 주 발열피크의 발생시간이 뒤로 이동할 수 있습니다.

등온열량계에서는 이 변화를 시간축에서 매우 명확하게 볼 수 있습니다.

2025년 연구에서는 수크로스와 에티드론산, 주석산 등 서로 다른 지연제가 포틀랜드 시멘트의 휴면기간을 얼마나 연장시키는지 열량곡선을 이용해 정량적으로 비교했습니다.

따라서 장시간 작업성을 유지해야 하는 콘크리트의 지연제 최적 사용량을 연구할 때 유용합니다.

촉진제는 반대로 어떻게 나타날까

촉진형 혼화제는 특정 수화반응을 빠르게 진행시킵니다.

열량곡선에서는 유도기가 짧아지거나 주 발열피크가 앞당겨지는 형태로 나타날 수 있습니다.

초기발열이 크게 증가할 수도 있습니다.

따라서 급결제나 조강형 혼화제, 숏크리트용 촉진제 등을 평가할 때 열량계로 반응속도의 변화를 확인할 수 있습니다.

다만 실제 숏크리트의 현장 응결성능은 분사와 공기, 혼합조건의 영향을 받기 때문에 열량계 결과만으로 전체 성능을 판단해서는 안 됩니다.

고성능 감수제도 수화반응에 영향을 줄까

고성능 감수제의 주요 목적은 시멘트 입자 분산과 감수효과입니다.

하지만 화학구조와 사용량에 따라 시멘트 표면에 흡착하면서 초기 수화속도에도 영향을 줄 수 있습니다.

특히 PCE계 고성능 감수제는 구조와 측쇄길이, 사용량에 따라 수화 지연 정도가 달라질 수 있습니다.

따라서 같은 슬럼프를 얻더라도 혼화제 종류에 따라 열량곡선이 달라질 수 있습니다.

열량계로 혼화제 적합성도 볼 수 있을까

유용하게 활용할 수 있습니다.

새로운 시멘트와 혼화제를 조합했는데 예상보다 응결이 매우 늦거나 빨라진다면 열량계를 이용해 어느 시점부터 수화반응이 달라지는지 확인할 수 있습니다.

시멘트 공급원이 변경됐거나 혼합시멘트의 조성이 바뀌었을 때도 비교시험이 가능합니다.

ASTM C1702-26은 시멘트계 재료의 총 수화열과 시간별 반응률을 측정하는 표준방법을 제공하므로 서로 다른 재료의 반응특성을 비교하는 데 기초적인 도구로 활용할 수 있습니다.

시료량이 적어도 전체 콘크리트를 대표할까

등온열량계는 일반적으로 작은 시멘트 페이스트나 모르타르 시료를 사용합니다.

따라서 수화반응 자체를 분석하기에는 적합하지만 대형 콘크리트 전체의 온도거동을 그대로 대표하지는 않습니다.

특히 골재가 포함되면 단위 부피당 시멘트량이 줄고 열전도조건도 달라집니다.

따라서 열량계 데이터는 결합재의 반응특성을 이해하는 자료로 사용하고, 실제 구조물의 수화열 해석에서는 콘크리트 배합과 부재조건을 추가로 고려해야 합니다.

외부에서 혼합한 뒤 장비에 넣으면 어떤 문제가 있을까

시멘트와 물을 밖에서 섞은 뒤 시험용기를 장비에 넣으면 이미 수화반응이 진행되고 있습니다.

특히 처음 몇 분 동안은 빠른 발열이 발생합니다.

따라서 시료를 넣는 시간이 매번 달라지면 초기 데이터를 비교하기 어렵습니다.

시험에서는 혼합시간과 시료투입시간, 시료질량을 일정하게 관리해야 합니다.

초기반응 자체가 주요 연구대상이라면 내부혼합 방식이나 매우 빠른 시료투입 방법을 검토할 수도 있습니다.

공기 중에서 식혀서 넣으면 안 될까

그렇게 하면 시험온도가 달라질 수 있습니다.

시료와 혼합수, 시멘트가 목표 시험온도와 크게 다르면 열량계 안에서 단순히 온도가 맞춰지는 과정에서 발생하는 열과 수화반응열이 섞일 수 있습니다.

따라서 시험 전에 재료와 장비를 목표온도에 충분히 평형시키는 것이 중요합니다.

등온열량계는 미세한 열 변화를 측정하기 때문에 작은 온도차도 초기 측정에 영향을 줄 수 있습니다.

기준 시료는 왜 필요한가

열량계는 시료에서 발생하는 열을 기준상태와 비교해 측정합니다.

따라서 장비보정과 기준채널 관리가 중요합니다.

ASTM C1702-26은 열량계 장비와 보정, 운용방법에 대한 절차를 상세히 규정합니다.

같은 시멘트를 장기간 비교하려면 장비 상태와 시험조건을 일정하게 유지해야 합니다.

열량곡선만 보고 어떤 수화물이 생겼는지 알 수 있을까

완벽하게는 어렵습니다.

특정 반응구간이 어떤 광물반응과 관련됐는지 추정할 수는 있지만, 열량계는 기본적으로 모든 화학반응에서 발생하는 열의 합을 측정합니다.

2025년 연구에서도 등온열량계 신호는 시멘트상의 용해와 수화물의 핵생성·성장 등 동시에 진행되는 여러 반응의 발열이 중첩된 결과라고 설명합니다.

따라서 정확한 수화물 동정을 위해서는 XRD와 TGA, SEM 등의 분석을 병행하는 것이 좋습니다.

XRD와 등온열량계는 무엇이 다를까

XRD는 특정 시점의 결정성 광물을 분석합니다.

반면 등온열량계는 시간에 따라 반응속도가 어떻게 변하는지 연속적으로 측정합니다.

따라서

XRD → 어떤 결정상이 존재하는가

등온열량계 → 반응이 언제 얼마나 빠르게 진행되는가

라고 구분할 수 있습니다.

두 기술을 함께 사용하면 특정 발열피크가 나타난 시점에 어떤 결정성 수화물이 형성됐는지 비교할 수 있습니다.

TGA와는 어떤 차이가 있을까

TGA는 경화된 시료를 채취해 가열하면서 수화물과 탄산염의 질량변화를 분석합니다.

등온열량계는 시멘트와 물을 섞은 직후부터 발생하는 열을 실시간으로 측정합니다.

따라서 TGA가 특정 시점의 화학상태를 분석하는 데 강하다면 열량계는 반응속도와 시간적 변화를 보는 데 강합니다.

두 방법 역시 상호보완적인 관계입니다.

나노인덴테이션과도 연결할 수 있을까

가능합니다.

열량계는 시멘트 수화가 언제 빠르게 일어났는지를 보여줍니다.

나노인덴테이션은 수화가 진행된 뒤 형성된 미세상의 국부 탄성계수와 경도를 분석합니다.

따라서 동일한 시멘트계 재료에서

열량계 → 수화반응 속도

XRD·TGA → 생성 수화물

나노인덴테이션 → 생성된 미세상의 역학특성

으로 연결하면 반응과 미세구조, 기계적 성능의 관계를 보다 깊이 분석할 수 있습니다.

자동화 분석이 주목받는 이유

등온열량계를 사용하면 하나의 시험에서도 많은 시간별 데이터가 만들어집니다.

배합 수가 수십 개나 수백 개가 되면 사람이 그래프를 하나씩 보면서 피크를 찾는 작업이 매우 번거롭습니다.

2025년 연구에서는 Python 기반 자동분석을 이용해 수백~수천 개의 등온열량 실험에서 주 발열피크와 휴면기간 등 특징값을 자동으로 계산하는 방법을 제시했습니다.

앞으로는 단순히 곡선을 눈으로 비교하는 것보다 주요 반응시점과 속도를 자동으로 추출해 통계적으로 비교하는 활용이 더 늘어날 가능성이 있습니다.

등온열량계의 가장 큰 장점

가장 큰 장점은 시멘트 수화반응을 시간에 따라 연속적으로 볼 수 있다는 것입니다.

압축강도나 XRD는 특정 재령의 결과를 측정하는 시험입니다.

반면 열량계는 혼합 직후부터 수시간 또는 수일 동안 반응이 어떻게 변하는지를 연속적으로 기록합니다.

따라서 혼화제나 혼화재가

• 유도기를 얼마나 늘렸는지
• 가속기를 얼마나 앞당겼는지
• 최대 발열속도를 얼마나 변화시켰는지
• 누적 수화열에 어떤 영향을 주었는지

확인하는 데 매우 유용합니다.

등온열량계의 한계

등온열량계는 매우 정밀한 장비지만 모든 정보를 제공하지는 않습니다.

발열이 나타났다고 해서 어떤 수화물이 정확히 생성됐는지는 직접 알 수 없습니다.

또 작은 시료를 사용하기 때문에 실제 대형 구조물의 온도분포와 동일하지 않습니다.

혼합 직후의 초기발열은 시료 준비와 장비투입시간에 민감할 수 있습니다.

시험온도와 물-결합재비, 시료량이 달라져도 곡선이 변할 수 있습니다.

따라서 서로 다른 결과를 비교할 때는 시험조건을 반드시 함께 확인해야 합니다.

마무리

등온열량계는 시멘트 수화과정에서 발생하는 열을 일정한 온도에서 연속적으로 측정해 수화반응의 속도와 누적 반응량을 분석하는 기술입니다.

수화곡선을 보면 초기반응과 유도기, 가속기와 주 발열피크, 이후 감속과정을 시간순으로 확인할 수 있습니다.

특히 혼화제와 혼화재의 효과를 비교할 때 단순히 최종 압축강도만 보는 것보다 언제 수화가 시작되고, 얼마나 빨라지며, 반응이 얼마나 지연되는지를 직접 비교할 수 있다는 장점이 있습니다.

현재 ASTM C1702-26은 일정 온도에서 최대 7일까지 수경성 시멘트계 재료의 총 수화열을 측정하고 시간에 따른 발열속도 데이터도 얻을 수 있도록 규정하고 있습니다.

하지만 열량곡선만으로 모든 수화물을 식별할 수는 없습니다.

따라서 가장 효과적인 분석은

등온열량계 → 수화반응 속도
XRD → 결정성 수화물
TGA → 수화·탄산화 관련 질량변화
SEM → 미세구조
나노인덴테이션 → 국부 역학특성

을 함께 연결하는 것입니다.

결국 등온열량계의 핵심은 “시멘트가 얼마나 뜨거워지는가”를 보는 것이 아니라, 발생하는 열을 이용해 시멘트 수화반응이 시간에 따라 어떻게 진행되는지를 읽는 것입니다.
