디지털 영상상관법(DIC)을 이용한 균열 폭과 변형률 측정 기술

콘크리트 구조물에 하중이 가해지면 눈에 잘 보이지 않는 미세한 변형이 먼저 발생하고, 하중이 증가하면서 균열이 생성되고 점차 확대됩니다.

과거에는 이러한 변화를 스트레인 게이지나 변위계처럼 구조물에 직접 부착하는 센서를 이용해 측정하는 경우가 많았습니다.

하지만 이런 방법은 센서를 설치한 특정 위치의 값만 얻을 수 있기 때문에 넓은 영역에서 변형이 어떻게 진행되는지 한눈에 파악하기 어렵다는 한계가 있습니다.

이러한 문제를 보완하는 기술이 디지털 영상상관법(Digital Image Correlation, DIC)입니다.

DIC는 카메라로 촬영한 연속 이미지를 비교하여 물체 표면의 미세한 이동을 추적하고, 이를 바탕으로 변위와 변형률을 계산하는 비접촉 광학 측정기술입니다.

콘크리트 균열의 발생 위치와 진행 방향을 확인하거나 실험체 전체의 변형률 분포를 분석할 수 있다는 점에서 구조재료 연구와 비파괴 계측 분야에서 활용되고 있습니다.

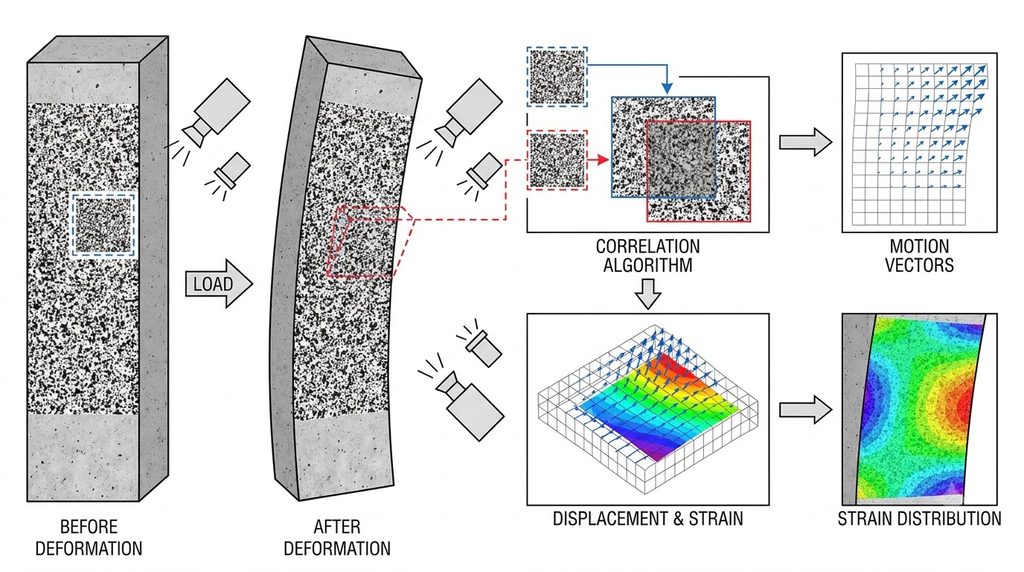

디지털 영상상관법은 어떤 원리일까

DIC의 핵심은 변형 전 이미지와 변형 후 이미지의 동일한 위치를 찾아 움직임을 계산하는 것입니다.

측정 대상 표면에는 보통 불규칙한 점무늬를 만들어 줍니다.

이를 흔히 스페클 패턴(Speckle Pattern)이라고 합니다.

카메라는 하중을 가하기 전과 하중이 증가하는 과정에서 실험체 표면을 연속적으로 촬영합니다.

분석 프로그램은 이미지 안의 작은 영역을 여러 개로 나누고 각 영역의 고유한 점무늬 패턴이 다음 이미지에서 어디로 이동했는지를 찾습니다.

이 이동량을 계산하면 표면의 변위를 알 수 있고, 주변 위치와의 상대적인 이동 차이를 계산하면 변형률을 구할 수 있습니다.

즉 DIC는 구조물의 변화를 직접 접촉해서 측정하는 것이 아니라 이미지 속 패턴의 움직임을 수치화하는 기술입니다.

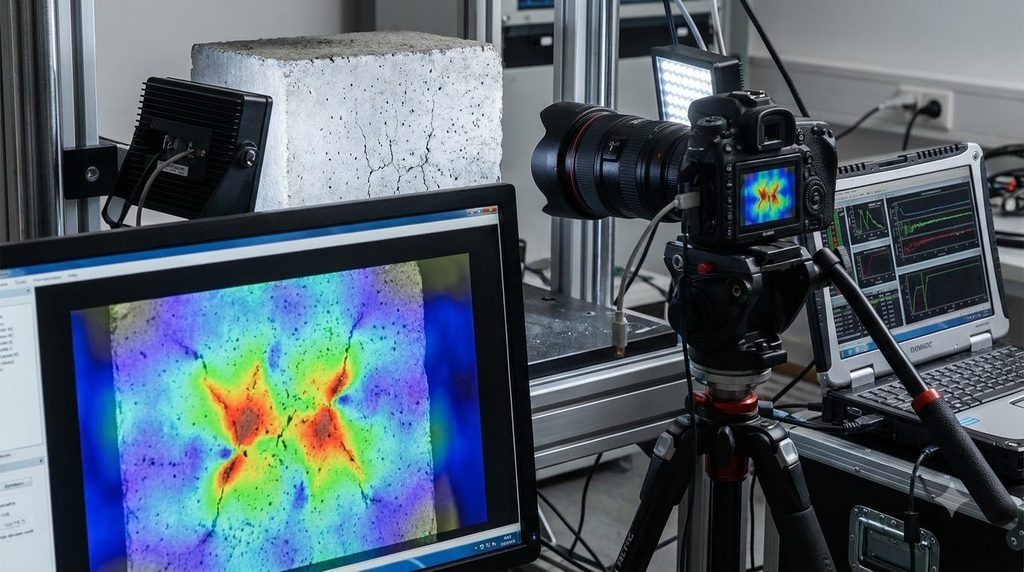

왜 콘크리트 균열 측정에 유용할까

콘크리트 균열은 특정 위치에서 갑자기 발생하는 것이 아니라 미세한 변형이 누적된 뒤 나타나는 경우가 많습니다.

일반적인 균열 게이지는 이미 발생한 균열 폭을 측정하는 데는 유용하지만 균열이 발생하기 전 주변 변형까지 넓은 영역에서 추적하기는 어렵습니다.

DIC를 이용하면 하중이 증가하면서 특정 영역에 변형률이 집중되는 과정을 확인할 수 있습니다.

이후 실제 균열이 발생하면 균열 양쪽의 상대변위를 분석하여 균열 폭 변화를 추적할 수 있습니다.

따라서 단순히 “균열이 몇 mm 발생했다”는 결과뿐 아니라 균열이 어디서 시작됐고 어떤 방향으로 성장했는지까지 분석할 수 있다는 장점이 있습니다.

스페클 패턴이 중요한 이유

DIC 측정에서 매우 중요한 것이 표면의 점무늬입니다.

카메라가 각 위치를 정확하게 구분하려면 서로 비슷하지 않은 불규칙한 패턴이 필요합니다.

일반적으로 측정면에 밝은 바탕을 만든 뒤 검은색 또는 반대 색상의 불규칙한 점을 분포시켜 스페클 패턴을 형성합니다.

점이 지나치게 크거나 작거나, 패턴이 일정하게 반복되면 이미지 분석 정확도가 떨어질 수 있습니다.

따라서 좋은 DIC 결과를 얻기 위해서는 고성능 카메라뿐 아니라 적절한 표면처리와 스페클 패턴 품질도 중요합니다.

변형률은 어떻게 구할까

변위는 특정 지점이 원래 위치에서 얼마나 움직였는지를 나타냅니다.

변형률은 인접한 위치 사이에서 발생한 상대적인 변형 정도를 나타냅니다.

DIC에서는 넓은 표면에 대한 변위 데이터를 얻은 뒤 이를 공간적으로 분석해 변형률 분포를 계산합니다.

결과는 흔히 색상 분포도 형태로 표현됩니다.

변형이 작은 영역과 큰 영역을 서로 다른 색으로 표현하면 육안으로 찾기 어려운 변형 집중 위치를 쉽게 확인할 수 있습니다.

이러한 특징 때문에 콘크리트뿐 아니라 강재, 복합재료, 암석 등 다양한 재료의 실험에 활용됩니다.

균열 폭은 어떻게 측정할까

콘크리트에 균열이 발생하면 균열을 기준으로 양쪽 표면이 서로 다른 방향으로 이동하게 됩니다.

DIC는 이 양쪽 지점의 상대적인 이동량을 분석하여 균열의 개구량을 추정할 수 있습니다.

특히 하중시험 중 연속적으로 영상을 촬영하면 균열이 처음 발생하는 순간부터 하중 증가에 따라 균열 폭이 커지는 과정을 시간 순서대로 추적할 수 있습니다.

이는 단순한 최종 균열 폭 측정보다 훨씬 많은 정보를 제공합니다.

예를 들어 같은 최대 균열 폭을 가진 두 시험체라도 한 시험체는 균열이 급격히 커지고, 다른 시험체는 여러 개의 작은 균열이 분산되어 발생할 수 있습니다.

DIC를 사용하면 이러한 차이를 시각적으로 분석할 수 있습니다.

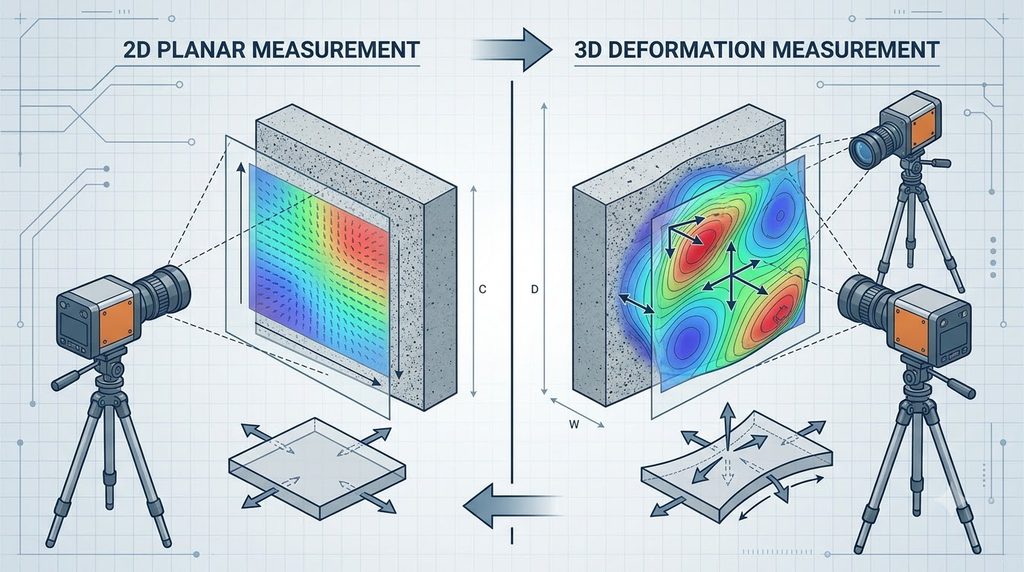

2D DIC와 3D DIC의 차이

DIC는 크게 2D 방식과 3D 방식으로 나눌 수 있습니다.

2D DIC는 한 대의 카메라를 이용하여 평면 방향의 변위를 측정하는 방식입니다.

실험체 표면이 거의 평평하고 카메라 방향으로 크게 움직이지 않는 경우 비교적 간단하게 사용할 수 있습니다.

반면 3D DIC는 일반적으로 두 대 이상의 카메라를 이용합니다.

서로 다른 위치에서 촬영한 영상을 이용하여 공간 좌표를 계산하기 때문에 앞뒤 방향 변위까지 측정할 수 있습니다.

따라서 휨 변형이 크거나 곡면 구조물처럼 입체적인 거동을 분석해야 하는 경우에는 3D 방식이 더 적합할 수 있습니다.

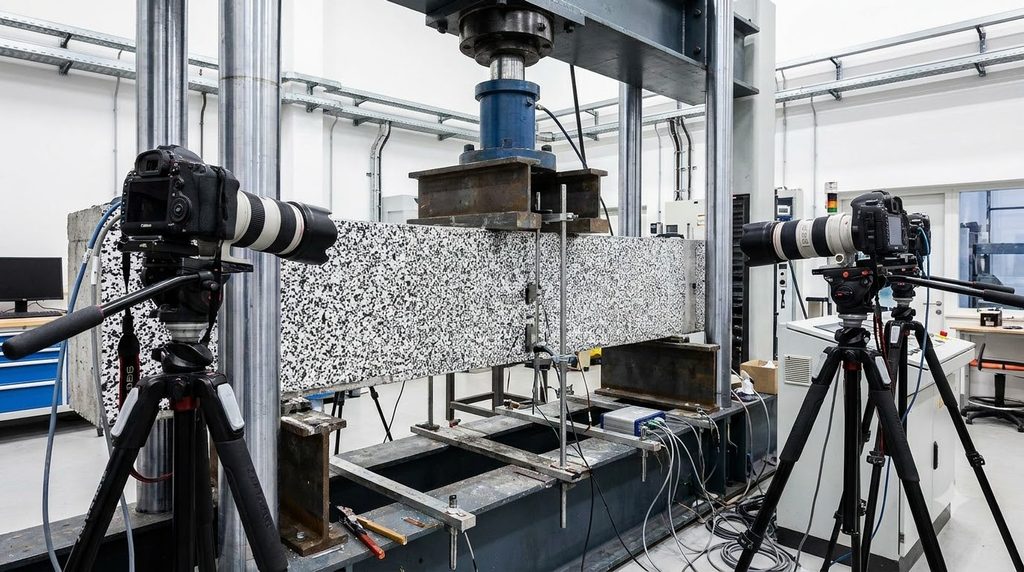

콘크리트 휨시험에서의 활용

DIC가 특히 유용한 분야 중 하나가 콘크리트 보의 휨시험입니다.

보에 하중을 가하면 하부 인장영역에서 먼저 변형이 집중되고 이후 균열이 발생합니다.

기존 측정방식에서는 변위계나 스트레인 게이지를 설치한 지점의 변화만 알 수 있습니다.

DIC를 이용하면 보의 전체 측면을 촬영하여 어느 위치에 변형률이 집중되는지 확인할 수 있습니다.

균열이 발생한 이후에는 여러 균열의 위치와 진행방향을 동시에 추적할 수도 있습니다.

섬유보강콘크리트나 고성능 콘크리트처럼 균열 분산 특성을 분석해야 하는 재료 연구에서도 활용도가 높습니다.

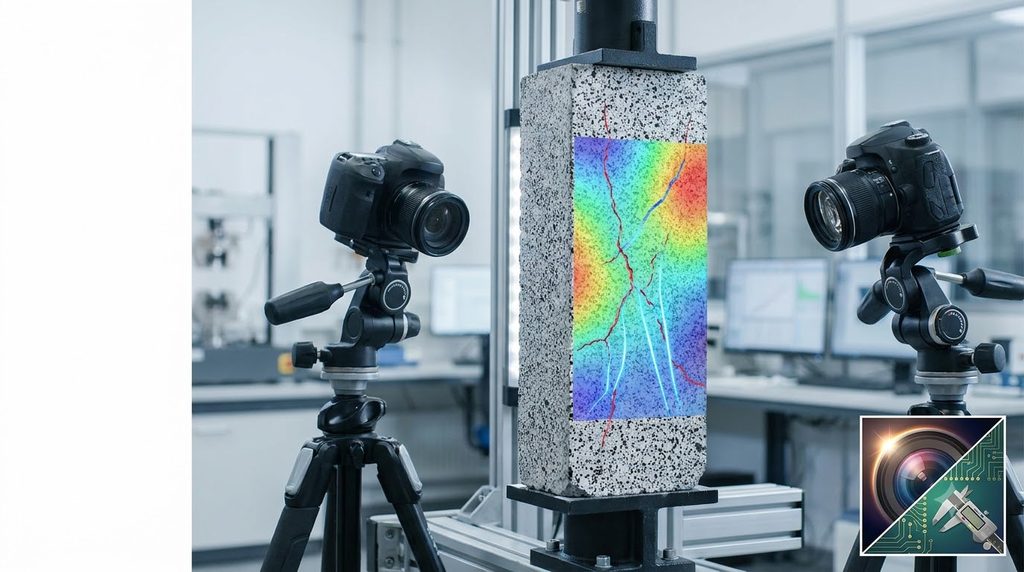

압축시험에서도 사용할 수 있을까

DIC는 압축시험에도 적용할 수 있습니다.

콘크리트 공시체가 압축하중을 받으면 축 방향으로 짧아지고 측면 방향으로 팽창합니다.

하중이 증가하면 특정 영역에서 미세균열이 발생하고 이후 균열이 연결되면서 최종 파괴로 이어집니다.

DIC를 이용하면 파괴 직전까지 표면 변형률이 어떻게 집중되는지 관찰할 수 있습니다.

따라서 단순한 압축강도 값뿐 아니라 파괴가 시작되는 위치와 변형 집중 과정까지 분석할 수 있습니다.

DIC의 가장 큰 장점

가장 큰 장점은 비접촉 측정입니다.

센서를 실험체에 직접 부착하지 않기 때문에 측정 장치가 실험체 거동에 영향을 줄 가능성이 작습니다.

또 하나의 장점은 전 영역 측정입니다.

스트레인 게이지는 센서가 설치된 지점의 값만 얻지만 DIC는 촬영된 영역 전체의 변위와 변형률 정보를 얻을 수 있습니다.

특히 예상하지 못한 위치에서 균열이 발생하더라도 영상에 포함되어 있다면 사후 분석이 가능합니다.

이 때문에 균열 발생 위치를 미리 정확히 예측하기 어려운 콘크리트 실험에서 유용합니다.

하지만 DIC에도 한계가 있다

DIC가 매우 정밀한 기술이라고 해서 모든 환경에서 동일한 정확도를 얻는 것은 아닙니다.

가장 큰 영향을 주는 요소 중 하나가 조명입니다.

촬영 중 밝기가 변하거나 그림자가 움직이면 이미지 패턴 자체가 변한 것으로 인식될 수 있습니다.

카메라가 움직이거나 진동하는 경우에도 측정오차가 발생할 수 있습니다.

카메라 해상도, 렌즈 왜곡, 촬영거리, 스페클 패턴 크기 등도 결과에 영향을 줍니다.

특히 2D DIC에서는 실험체가 카메라 방향으로 움직일 경우 실제 평면 변위와 구분하기 어려운 오차가 발생할 수 있습니다.

따라서 정밀한 측정을 위해서는 실험 전 카메라 위치와 촬영환경을 충분히 검토해야 합니다.

기존 스트레인 게이지와 무엇이 다를까

두 방법은 어느 하나가 무조건 더 좋다고 보기보다는 목적이 다릅니다.

스트레인 게이지는 특정 위치의 국부 변형률을 높은 시간 해상도로 연속 측정하는 데 유리합니다.

반면 DIC는 넓은 영역의 변형분포와 균열 진행을 시각적으로 관찰하는 데 강점이 있습니다.

따라서 중요한 실험에서는 두 방법을 함께 적용하여 측정 결과를 비교하기도 합니다.

이렇게 하면 접촉식 센서의 정량적 데이터와 DIC의 전 영역 변형 정보를 동시에 확보할 수 있습니다.

촬영 해상도가 높으면 무조건 정확할까

고해상도 카메라는 더 작은 영역을 세밀하게 분석하는 데 도움이 됩니다.

하지만 해상도만 높다고 정확한 결과가 자동으로 얻어지는 것은 아닙니다.

촬영거리와 렌즈, 조명, 스페클 크기, 이미지 처리 조건 등이 함께 맞아야 합니다.

또한 측정 범위를 넓게 설정하면 하나의 픽셀이 실제로 나타내는 길이가 커지기 때문에 매우 작은 균열 측정에는 불리해질 수 있습니다.

반대로 좁은 영역을 확대해서 촬영하면 작은 균열을 자세히 관찰할 수 있지만 전체 구조물의 거동을 동시에 확인하기 어렵습니다.

따라서 측정하고자 하는 균열 크기와 조사 범위에 맞춰 촬영 조건을 설정하는 것이 중요합니다.

DIC의 활용 분야

디지털 영상상관법은 콘크리트 연구 외에도 다양한 분야에서 활용됩니다.

철근콘크리트 보와 슬래브의 하중시험, 교량 부재 실험, 섬유보강콘크리트의 균열 분산 분석, 접합부 변형 측정, 복합재료 인장시험, 피로시험, 충격시험 등에 적용할 수 있습니다.

최근에는 고속카메라와 결합하여 매우 빠르게 발생하는 충격이나 파괴 현상을 분석하는 연구에도 사용됩니다.

측정 정확도를 높이기 위한 핵심 조건

DIC의 정확도를 높이려면 장비 자체보다 측정환경을 안정적으로 만드는 것이 중요합니다.

카메라는 시험 중 움직이지 않도록 견고하게 고정하고 일정한 조명을 유지해야 합니다.

시험체 표면에는 분석에 적합한 스페클 패턴을 만들어야 하며 카메라 초점과 노출도 일정하게 유지해야 합니다.

3D DIC를 사용할 경우에는 시험 전에 카메라 간 위치관계를 정확하게 보정하는 캘리브레이션 과정도 필요합니다.

이러한 조건들이 충족되어야 신뢰할 수 있는 변형률과 균열 데이터를 얻을 수 있습니다.

마무리

디지털 영상상관법은 카메라 영상만으로 구조물 표면의 변위와 변형률을 분석할 수 있는 강력한 비접촉 계측기술입니다.

특히 콘크리트처럼 균열의 발생 위치를 사전에 정확히 알기 어려운 재료에서는 넓은 영역을 동시에 관찰할 수 있다는 장점이 큽니다.

균열이 발생하기 전의 변형 집중부터 균열 발생, 성장, 최종 파괴까지 하나의 연속적인 과정으로 분석할 수 있다는 점도 기존의 단일 지점 측정방식과 차별되는 부분입니다.

다만 DIC 결과의 정확도는 카메라 성능만으로 결정되지 않습니다.

스페클 패턴, 조명, 촬영거리, 카메라 고정상태, 캘리브레이션, 이미지 분석조건 등이 모두 결과에 영향을 줍니다.

따라서 DIC는 단순히 사진을 찍어 균열을 측정하는 기술이 아니라 정밀한 실험설계와 영상해석이 결합된 구조물 계측기술로 이해하는 것이 중요합니다.
