철근콘크리의 균열 폭이 부착응력 전달과 정착성능에 미치는 영향

철근콘크리트 구조물에서는 균열을 완전히 피하기 어렵습니다. 콘크리트는 압축에는 강하지만 인장에 상대적으로 약하기 때문에 하중, 수축, 온도변화와 같은 원인으로 균열이 발생할 수 있습니다.

하지만 모든 균열이 철근의 부착성능을 동일하게 떨어뜨리는 것은 아닙니다.

철근과 교차하는 일반적인 휨균열과 철근을 따라 발생하는 종방향 분할균열은 부착거동에 미치는 영향이 서로 다릅니다. 특히 철근 마디에서 발생하는 방사방향 압력이 주변 콘크리트를 벌리면서 생기는 분할균열이 넓어지면 철근 주변의 구속력이 약해지고 부착응력이 감소하면서 정착성능이 저하될 수 있습니다.

따라서 철근콘크리트의 균열을 평가할 때는 단순히 균열 폭 하나만 확인하는 것이 아니라 균열 방향과 위치, 철근 미끄럼, 피복두께, 횡보강근, 정착길이 등을 함께 살펴보는 것이 중요합니다.

fib의 콘크리트 부착 관련 자료에서도 철근과 콘크리트 사이의 부착은 사용상태에서 콘크리트의 인장강성 효과와 균열 발생 및 균열 폭을 지배하는 핵심 메커니즘으로 설명됩니다.

부착응력이란 무엇인가

철근콘크리트가 하나의 구조재료처럼 작용하려면 철근에 발생한 힘이 주변 콘크리트로 전달되어야 합니다.

이 힘을 철근과 콘크리트 사이에서 전달하는 것이 부착응력입니다.

이형철근의 부착은 크게 다음 작용이 복합적으로 관여합니다.

• 초기 화학적 접착
• 철근과 콘크리트 계면의 마찰
• 이형철근 마디와 콘크리트 사이의 기계적 맞물림

특히 하중이 증가한 이후에는 이형철근의 마디가 주변 콘크리트를 밀어내면서 발생하는 기계적 맞물림 효과가 매우 중요합니다.

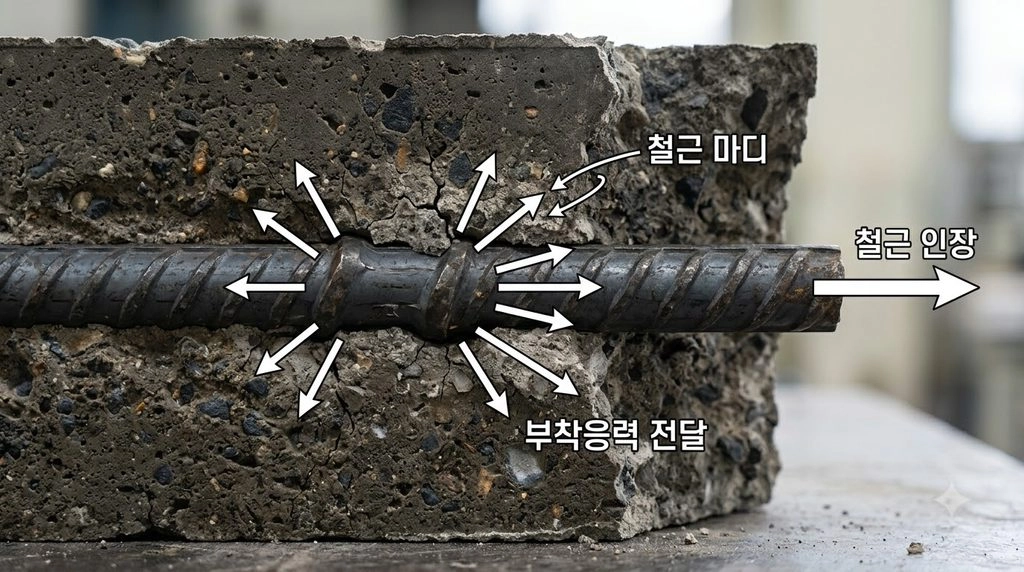

철근에 인장력이 작용하면 철근은 콘크리트 내부에서 미끄러지려 하고, 철근 마디는 주변 콘크리트에 압축력과 방사방향 힘을 전달합니다.

이 과정이 바로 부착응력과 미끄럼 거동의 핵심입니다.

부착응력과 철근 미끄럼은 함께 움직인다

철근에 하중이 증가하면 처음에는 철근과 콘크리트 사이의 상대변위가 매우 작습니다.

하지만 부착응력이 증가하면서 철근 마디 주변 콘크리트에 국부적인 압축과 미세균열이 발생하고 철근의 미끄럼도 점차 증가합니다.

일반적으로 이러한 관계를 부착응력-미끄럼 관계로 나타냅니다.

초기에는 미끄럼이 증가하면서 부착응력도 증가하지만 최대 부착응력에 도달한 뒤에는 콘크리트의 국부파괴나 분할균열이 진행되면서 부착저항이 감소할 수 있습니다.

fib Model Code의 부착모델도 최대 부착응력뿐 아니라 철근 미끄럼과 분할파괴를 함께 고려합니다.

균열이 생기면 부착응력 전달은 어떻게 달라질까

콘크리트에 균열이 발생하면 해당 위치에서는 콘크리트가 인장력을 충분히 전달하기 어려워집니다.

따라서 균열을 가로지르는 철근이 더 많은 인장력을 담당하게 됩니다.

하지만 균열과 균열 사이에서는 철근의 인장력이 부착응력을 통해 다시 주변 콘크리트로 전달됩니다.

즉 철근콘크리트의 균열거동은

철근 인장력 → 철근과 콘크리트 사이 부착응력 → 콘크리트로 힘 전달 → 다시 다음 균열까지 응력 재분배

라는 과정의 반복으로 이해할 수 있습니다.

이러한 부착작용이 있기 때문에 균열 사이의 콘크리트도 일정 부분 인장력을 부담할 수 있으며 이를 인장강성 효과라고 합니다.

모든 균열 폭이 부착성능을 직접 떨어뜨리는 것은 아니다

여기서 중요한 구분이 필요합니다.

보의 휨으로 발생한 균열이 철근과 직각방향으로 지나간다고 해서 균열 폭이 조금 증가할 때마다 전체 정착강도가 같은 비율로 감소하는 것은 아닙니다.

오히려 부착파괴에서 더욱 중요한 균열은 철근을 따라 발생하는 종방향 분할균열입니다.

이형철근 마디가 콘크리트를 바깥쪽으로 밀어낼 때 피복콘크리트가 충분히 견디지 못하면 철근을 따라 균열이 발생합니다.

이 균열이 표면까지 연결되고 폭이 증가하면 철근 주변의 구속력이 감소하면서 부착강도가 급격하게 저하될 수 있습니다.

실험연구에서도 분할파괴는 피복콘크리트에 발생한 종방향 균열이 외부 표면까지 진행하면서 부착저항이 감소하는 형태로 설명됩니다.

부착파괴에는 두 가지 대표적인 형태가 있다

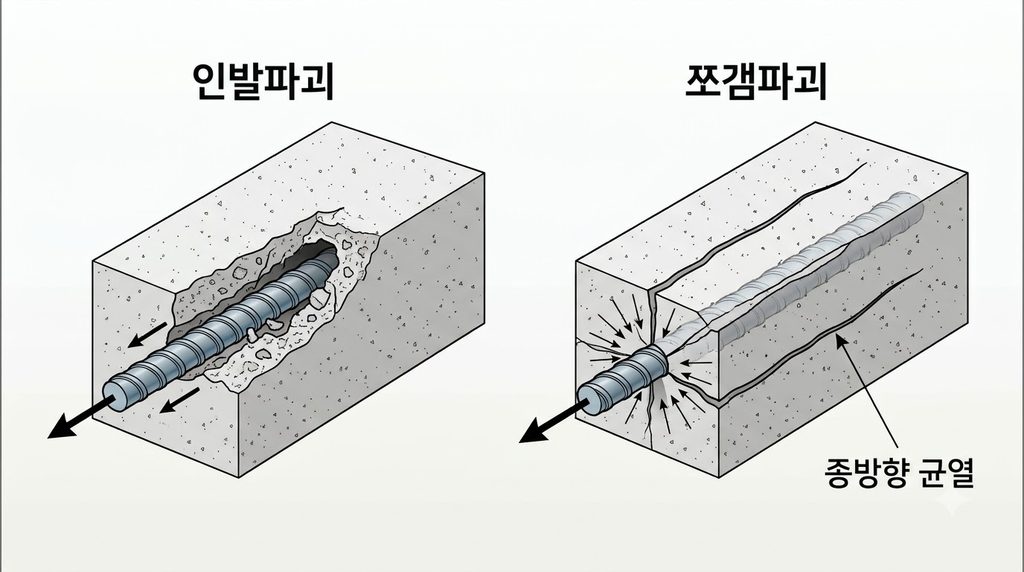

철근콘크리트에서 대표적인 부착파괴는 인발파괴와 분할파괴로 구분할 수 있습니다.

인발파괴

피복두께와 횡방향 구속이 충분하면 철근 주변 콘크리트가 쉽게 갈라지지 않을 수 있습니다.

이때 철근 마디 사이의 콘크리트가 전단파괴되면서 철근이 미끄러져 빠지는 형태가 나타날 수 있습니다.

이를 인발파괴라고 합니다.

분할파괴

피복두께가 부족하거나 횡방향 구속이 약하면 철근 마디가 발생시키는 방사방향 힘 때문에 철근을 따라 콘크리트가 갈라질 수 있습니다.

균열이 표면까지 진행하면 철근 주변 콘크리트의 구속력이 급격하게 낮아지면서 정착성능이 떨어집니다.

fib의 부착모델도 최대 부착응력과 별도로 분할파괴 시의 부착응력을 피복두께, 철근지름 및 횡보강근 등의 영향을 고려해 평가합니다.

균열 폭이 커지면 왜 구속력이 감소할까

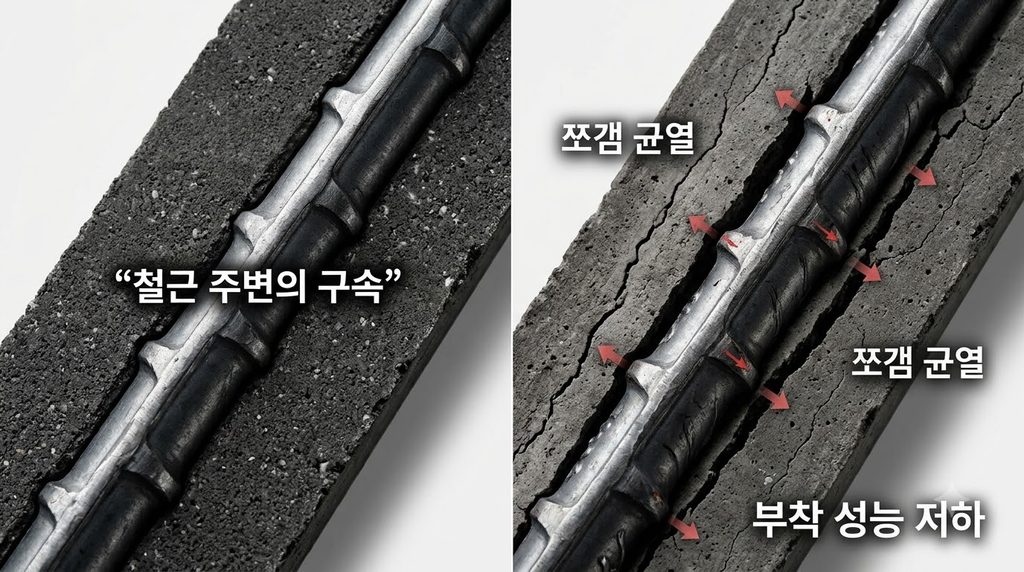

철근 마디는 하중을 전달하면서 주변 콘크리트를 바깥 방향으로 밀어냅니다.

정상적인 상태에서는 피복콘크리트와 횡방향 철근이 이 힘을 억제합니다.

그러나 철근을 따라 종방향 균열이 생기고 폭이 증가하면 콘크리트가 철근을 둘러싸는 고리 형태의 구속작용이 약해집니다.

결과적으로 철근 마디와 콘크리트 사이에서 전달할 수 있는 힘도 감소합니다.

따라서 종방향 균열 폭은 단순한 표면 손상 정도가 아니라 철근 주변 구속상태가 약화되고 있다는 지표가 될 수 있습니다.

피복두께가 중요한 이유

철근 바깥쪽을 감싸고 있는 콘크리트의 두께를 피복두께라고 합니다.

피복이 충분하면 철근 마디에서 발생하는 방사방향 힘을 주변 콘크리트가 더 효과적으로 견딜 수 있습니다.

반대로 피복이 얇으면 철근과 콘크리트 표면 사이의 거리가 짧기 때문에 종방향 분할균열이 표면까지 빠르게 진행할 수 있습니다.

따라서 부착과 정착성능은 콘크리트 압축강도만으로 결정되는 것이 아닙니다.

철근지름에 대한 피복두께의 비율도 중요한 변수입니다. fib Model Code 기반의 분할 부착응력 식에서도 피복두께와 철근지름이 주요 변수로 포함됩니다.

횡방향 철근은 어떤 역할을 할까

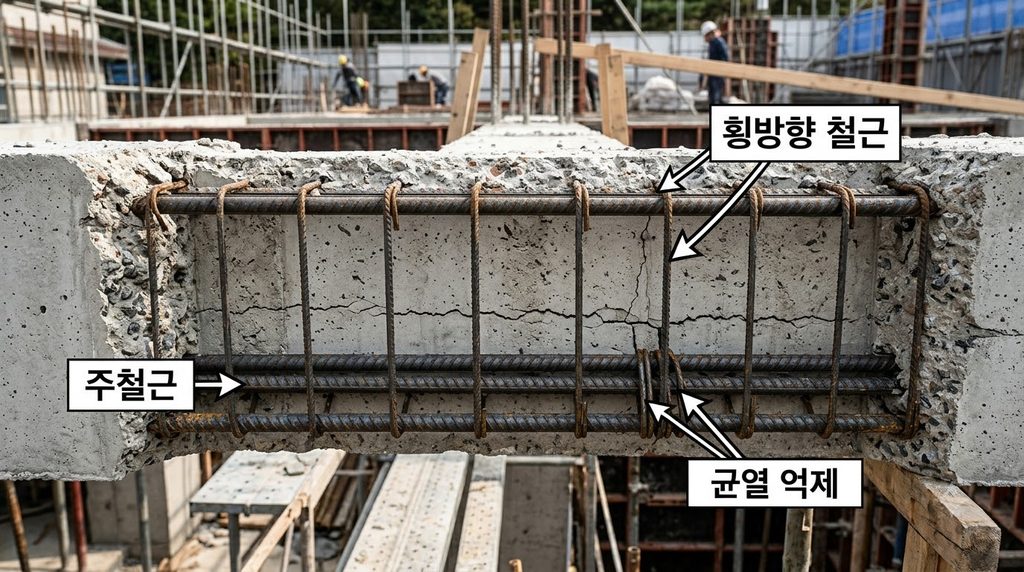

스터럽과 띠철근 같은 횡방향 철근은 부재의 전단저항만 담당하는 것이 아닙니다.

철근 주위에서 분할균열이 발생하려 할 때 균열이 벌어지는 것을 구속함으로써 부착성능 유지에도 도움을 줄 수 있습니다.

즉 동일한 피복두께를 가진 부재라도 횡방향 철근이 충분히 배치된 경우와 그렇지 않은 경우의 분할파괴 거동은 달라질 수 있습니다.

부착모델에서도 횡방향 철근의 양과 배치가 분할 부착저항을 결정하는 변수로 사용됩니다.

정착성능이란 무엇인가

정착은 철근이 부담하는 인장력을 일정 길이에 걸쳐 콘크리트에 안전하게 전달하는 과정입니다.

철근의 응력이 충분히 전달되려면 필요한 길이가 확보되어야 합니다.

이를 정착길이라고 합니다.

정착구간이 너무 짧으면 철근이 필요한 응력을 발휘하기 전에 부착파괴가 발생할 수 있습니다.

따라서 정착성능은 단순히 “철근을 길게 넣으면 된다”는 개념이 아니라 철근지름, 콘크리트 강도, 피복두께, 철근 간격, 횡방향 구속, 철근 표면조건과 부착조건 등을 함께 고려해야 합니다.

균열과 정착길이는 어떻게 연결될까

정착구간 주변에 심한 분할균열이 발생하면 철근 주변에서 사용할 수 있는 부착저항이 감소할 수 있습니다.

같은 철근력을 전달하려면 부착응력이 더 긴 범위에 걸쳐 전달되어야 합니다.

결국 정착구간의 손상은 철근이 설계된 힘을 콘크리트에 충분히 전달하는 능력에 영향을 줄 수 있습니다.

특히 보의 단부, 기둥-보 접합부, 겹침이음부처럼 철근력이 집중적으로 전달되는 영역에서는 부착과 정착성능을 더욱 중요하게 평가해야 합니다.

겹침이음부에서 균열 관리가 중요한 이유

철근의 겹침이음은 두 철근이 일정 길이 동안 겹치면서 한 철근의 힘을 콘크리트를 거쳐 다른 철근으로 전달하는 방식입니다.

이 구간에서는 상당한 부착응력이 발생할 수 있습니다.

피복이 부족하거나 철근 간격이 좁고 횡방향 구속이 충분하지 않으면 여러 철근에서 발생하는 분할응력이 겹치면서 종방향 균열이 형성될 수 있습니다.

따라서 겹침이음부에서는 필요한 이음길이뿐 아니라 피복과 철근 간격, 횡방향 보강상태까지 함께 확보하는 것이 중요합니다.

콘크리트 강도가 높으면 부착강도도 무조건 좋아질까

일반적으로 콘크리트 강도가 증가하면 철근 마디 주변 콘크리트의 저항력도 증가하므로 부착강도가 향상될 수 있습니다.

실제로 여러 부착모델에서도 콘크리트 압축강도가 중요한 변수로 사용됩니다.

그러나 고강도 콘크리트를 사용한다고 분할파괴 위험이 자동으로 없어지는 것은 아닙니다.

피복이 부족하거나 횡보강이 충분하지 않으면 높은 방사방향 힘에 의해 취성적인 분할파괴가 발생할 수 있습니다.

따라서 콘크리트 강도만 높이는 방식보다는 구조적인 구속조건까지 함께 고려해야 합니다.

균열 폭은 하나의 숫자로 위험 여부를 결정할 수 있을까

사용자가 제시한 초안처럼 0.3mm 이하는 안전하고 0.5mm 이상이면 위험하다는 식으로 모든 철근콘크리트 구조물에 하나의 숫자를 적용하는 것은 정확하지 않습니다.

허용 가능한 균열 폭은 구조물의 사용목적과 노출환경, 방수 또는 수밀 요구, 철근 종류, 적용 설계기준 등에 따라 달라질 수 있습니다.

또 구조안전 측면에서는 균열 폭 자체뿐 아니라 균열 방향과 위치, 진행성, 하중조건이 중요합니다.

특히 부착성능을 평가하려면 일반적인 휨균열 폭과 철근을 따라 발생한 분할균열을 구분해야 합니다.

따라서 현장에서 균열을 발견했다면 특정 숫자 하나만 보고 안전·위험을 판단하기보다 균열의 원인과 형태를 먼저 확인하는 것이 중요합니다.

균열 폭과 철근 부식은 어떤 관계가 있을까

균열은 수분과 염화물 등 외부 물질이 내부로 이동할 수 있는 경로가 될 수 있습니다.

철근이 부식하면 부식생성물의 부피 팽창으로 철근 주변 콘크리트에 추가적인 압력이 발생하고, 철근을 따라 종방향 균열과 박리가 나타날 수 있습니다.

이러한 부식유발 균열이 진행되면 철근 주변의 구속력이 약해지고 부착성능도 저하될 수 있습니다.

부식된 철근콘크리트에 대한 연구들을 종합한 리뷰에서도 특히 횡방향 구속이 부족한 시험체에서 부식에 의해 발생한 균열 폭과 부착성능 저하 사이에 뚜렷한 관계가 보고됐습니다.

철근 부식 초기에는 부착력이 잠시 증가할 수도 있다

철근 부식과 부착의 관계는 항상 단순하게 감소하는 것은 아닙니다.

부식 초기에는 철근 표면이 거칠어지고 소량의 부식생성물이 주변 콘크리트를 압박하면서 일시적으로 부착저항이 증가하는 경우도 보고됩니다.

하지만 부식이 계속되어 종방향 균열이 발생하고 피복콘크리트가 분할되면 구속력이 감소하면서 부착성능이 크게 떨어질 수 있습니다.

따라서 철근 부식률 하나만으로 부착상태를 판단하기보다는 부식량, 균열 폭, 피복두께와 횡보강 상태를 함께 확인해야 합니다.

균열 폭은 어떻게 측정할까

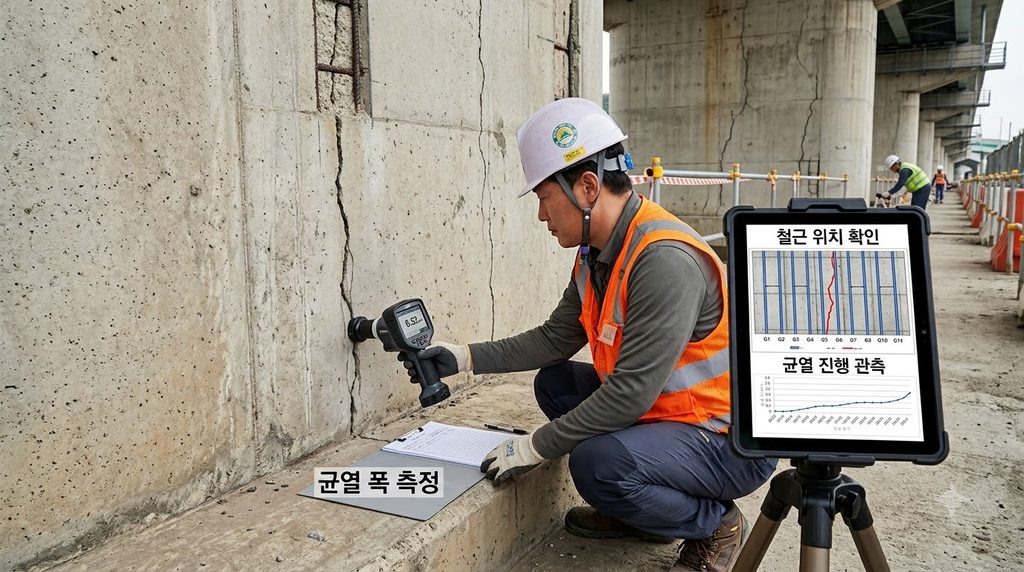

현장에서 균열 폭을 조사할 때는 균열폭 게이지나 확대경, 디지털 현미경 등의 장비를 사용할 수 있습니다.

최근에는 디지털 영상과 이미지 분석을 이용해 균열 폭 변화를 추적하는 방법도 활용됩니다.

중요한 것은 한 번 측정한 숫자보다 시간에 따라 균열이 계속 확대되는지를 확인하는 것입니다.

동일 위치를 정기적으로 측정하면 균열이 안정된 상태인지 진행 중인지를 판단하는 데 도움이 됩니다.

부착성능은 어떻게 시험할까

철근과 콘크리트 사이의 부착성능을 연구하는 대표적인 방법에는 인발시험과 보 단부 시험 등이 있습니다.

단순 인발시험은 철근을 콘크리트 시험체에서 당겨 빼면서 하중과 미끄럼을 측정하는 방식입니다.

하지만 시험체 형상에 따라 구속조건이 실제 구조물과 달라질 수 있기 때문에 시험값을 그대로 설계용 부착강도로 적용해서는 안 됩니다.

현재 ASTM A944-22는 철근과 콘크리트의 상대적인 부착성능을 비교하는 보 단부 시험법을 규정하고 있으며, 이 시험으로 얻은 부착강도는 실제 철근콘크리트 부재의 설계값에 직접 적용하지 않도록 명시합니다.

이미 발생한 균열에 에폭시를 넣으면 부착성능이 완전히 회복될까

그렇게 단정할 수 없습니다.

에폭시 주입은 특정한 정지균열의 일체성을 회복하고 수분 침투경로를 차단하는 데 활용될 수 있습니다.

하지만 균열이 발생한 원인이 철근 정착 부족이나 심한 부착파괴, 부식, 구조적인 과하중이라면 단순히 균열을 메우는 것만으로 원래 정착성능이 완전히 회복된다고 볼 수 없습니다.

특히 진행성 균열은 원인을 먼저 해결하지 않으면 다시 벌어질 수 있습니다.

따라서 보수방법은 균열 폭만으로 정하지 말고 원인, 깊이, 진행성, 구조적인 중요도를 평가한 뒤 결정해야 합니다.

물-시멘트비를 낮추면 균열이 무조건 줄어들까

초안의 “물-시멘트비를 낮추는 것이 균열 감소에 가장 효과적”이라는 설명도 수정할 필요가 있습니다.

물-결합재비를 낮추면 일반적으로 강도와 치밀성이 높아지고 일부 건조수축 조건에는 유리할 수 있습니다.

하지만 매우 낮은 물-결합재비의 고성능 콘크리트에서는 자기건조와 자기수축이 커질 수 있습니다.

따라서 단순히 물의 양만 줄인다고 모든 수축균열이 감소하는 것은 아닙니다.

균열제어에는 배합뿐 아니라 양생, 부재형상, 철근량, 줄눈, 온도변화와 구속조건 등이 함께 영향을 줍니다.

현장에서는 균열을 어떻게 평가해야 할까

균열을 발견했다면 먼저 균열 폭을 재는 것에서 끝내지 말고 다음과 같은 순서로 원인을 확인해야 합니다.

균열 위치 확인 → 방향 확인 → 폭과 길이 측정 → 시간에 따른 변화 확인 → 철근 배치와 비교 → 누수·부식 여부 확인 → 필요하면 정밀진단

특히 철근과 나란한 방향으로 긴 균열이 나타났다면 부식팽창이나 부착 분할균열의 가능성을 검토할 필요가 있습니다.

반대로 보의 인장면에 일정한 간격으로 나타나는 수직 휨균열은 전혀 다른 메커니즘으로 발생할 수 있습니다.

따라서 균열 모양 자체가 원인을 해석하는 중요한 정보입니다.

부착성능을 안정적으로 확보하려면

철근콘크리트의 부착과 정착성능은 하나의 방법으로 확보되는 것이 아닙니다.

설계와 시공 단계에서 적절한 정착길이와 피복두께, 철근 간격을 확보하고 필요한 횡방향 보강을 배치해야 합니다.

콘크리트를 충분히 다짐하고 양생해 철근 주변에 공극이나 결함이 생기지 않도록 하는 것도 중요합니다.

구조물이 사용되기 시작한 이후에는 균열과 철근부식을 장기간 관리해야 합니다.

결국 좋은 부착성능은 철근 자체보다 철근을 둘러싼 콘크리트와 구속조건을 함께 관리할 때 확보됩니다.

마무리

철근콘크리트의 부착은 철근의 힘을 콘크리트에 전달해 두 재료가 하나의 구조체로 거동하게 만드는 핵심 메커니즘입니다.

균열이 발생했다고 해서 부착성능이 즉시 상실되는 것은 아니지만 철근을 따라 발생한 분할균열이 확대되면 철근 주변의 구속력이 감소해 부착응력 전달과 정착성능이 저하될 수 있습니다.

특히 정착구간과 겹침이음부에서는 피복두께, 철근 간격, 횡보강근과 콘크리트 강도가 분할파괴에 큰 영향을 미칩니다. fib의 부착모델에서도 이러한 조건들이 분할 부착강도를 결정하는 주요 인자로 반영됩니다.

따라서 균열 평가에서는 단순히 몇 mm인가만 확인하는 것보다 어디에 어떤 방향으로 발생했고, 철근 주변에서 어떤 부착파괴 과정이 진행되고 있는가를 함께 판단해야 합니다.
