선형분극저항법(LPR)을 이용한 철근 부식속도 정량 평가

철근콘크리트 구조물의 내구성을 떨어뜨리는 대표적인 원인 가운데 하나가 철근 부식입니다.

철근 부식은 콘크리트 내부에서 진행되기 때문에 초기에는 외관만으로 발견하기 어렵습니다. 시간이 지나 부식 생성물이 증가하면 철근 주변에 팽창압이 발생하고, 결국 균열과 피복 콘크리트 박리, 철근 단면 감소로 이어질 수 있습니다.

이 때문에 구조물 유지관리에서는 단순히 철근이 부식되었는지를 확인하는 것뿐 아니라 현재 어느 정도 속도로 부식되고 있는지를 파악하는 것이 중요합니다.

이때 활용되는 대표적인 전기화학적 측정기술이 선형분극저항법(Linear Polarization Resistance, LPR)입니다.

선형분극저항법이란 무엇인가

선형분극저항법은 철근의 자연부식전위 주변에 아주 작은 전기적 변화를 가한 뒤, 그에 따라 발생하는 전류 변화를 측정해 철근의 부식속도를 추정하는 방법입니다.

철근에 큰 전압을 가하는 것이 아니라 원래의 부식상태를 크게 변화시키지 않는 작은 범위에서 전위를 변화시킵니다.

이때 전위 변화량과 전류 변화량의 관계를 이용해 분극저항 Rp를 구할 수 있습니다.

쉽게 말하면 철근 표면에서 진행되는 전기화학적 반응이 외부의 작은 전기적 자극에 얼마나 저항하는지를 측정하는 것입니다.

일반적으로 분극저항이 크면 부식반응이 느리고, 분극저항이 작으면 부식반응이 상대적으로 활발한 것으로 해석할 수 있습니다.

왜 부식속도를 정량적으로 측정해야 할까

철근 부식은 단순히 부식이 있느냐 없느냐만으로 구조물의 상태를 판단하기 어렵습니다.

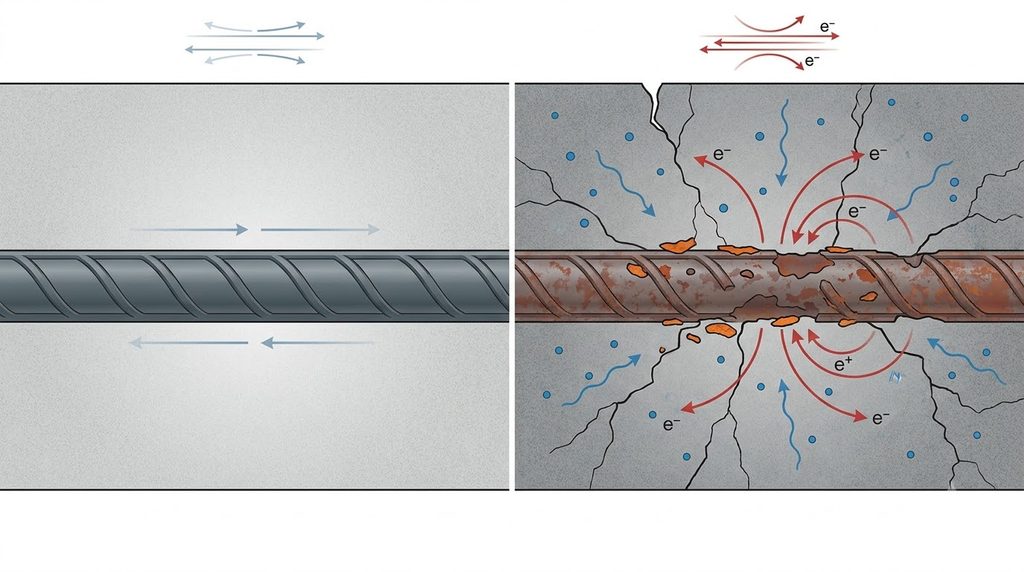

같은 부식이 발생한 구조물이라도 한쪽은 매우 느린 속도로 진행되고 있을 수 있고, 다른 한쪽은 빠르게 철근 단면이 감소하고 있을 수 있습니다.

따라서 부식속도를 수치로 파악하면 유지관리 판단에 보다 구체적인 근거를 마련할 수 있습니다.

대표적으로 다음과 같은 목적으로 활용됩니다.

• 보수 우선순위 결정
• 부식 진행지역 비교
• 보수공법 적용 전후 효과 평가
• 장기 모니터링을 통한 변화 추적
• 철근 단면 감소 위험 평가
• 구조물 유지관리 계획 수립

특히 여러 위치에서 부식속도를 측정하면 어느 구간에서 부식이 상대적으로 활발한지도 비교할 수 있습니다.

분극저항과 부식전류밀도의 관계

LPR 측정에서 중요한 값 가운데 하나가 부식전류밀도입니다.

철근에 작은 전위 변화를 가하면 이에 대응하는 전류가 발생합니다. 이때 전위 변화와 전류 변화의 비를 이용해 분극저항을 구합니다.

부식전류밀도를 계산할 때는 일반적으로 Stern-Geary 관계를 이용합니다.

개념적으로 표현하면 다음과 같습니다.

부식전류밀도 = Stern-Geary 계수 ÷ 분극저항

따라서 분극저항이 작을수록 계산되는 부식전류밀도는 커지고, 이는 철근의 부식활동이 상대적으로 활발하다는 것을 의미합니다.

부식전류밀도는 μA/cm² 등의 단위로 표현하며, 필요에 따라 철근의 평균적인 부식침투속도로 환산해 해석하기도 합니다.

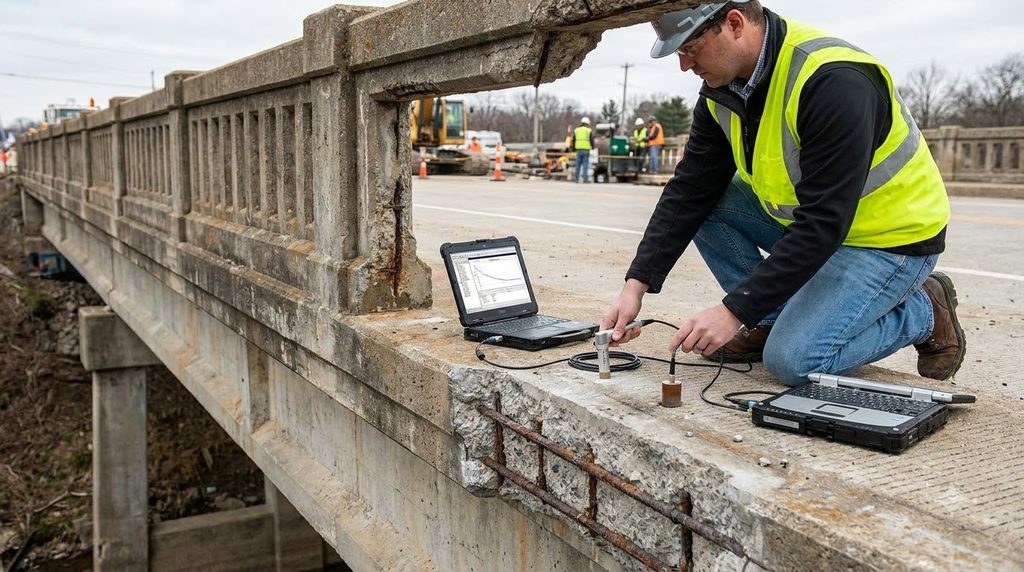

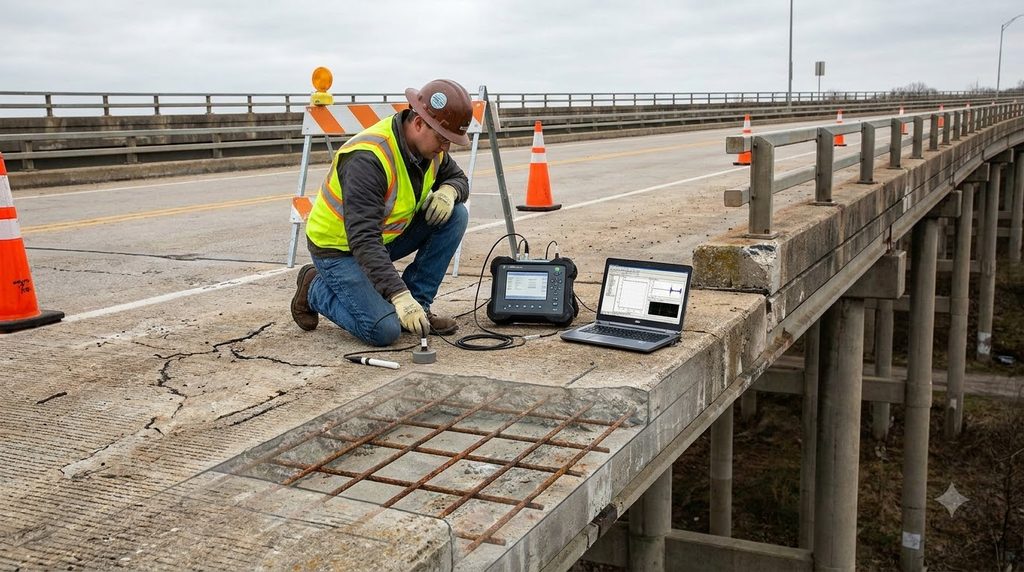

현장에서는 어떻게 측정할까

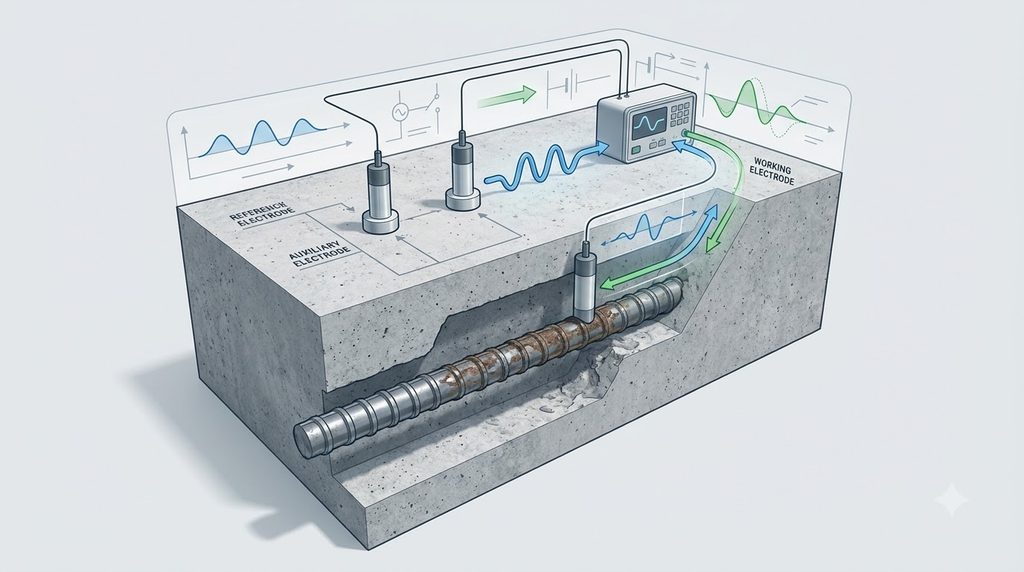

현장 LPR 측정에서는 일반적으로 콘크리트 표면에 측정 프로브를 설치하고 내부 철근을 작동전극으로 사용합니다.

측정 시스템은 다음과 같은 요소로 구성될 수 있습니다.

• 기준전극
• 보조전극 또는 대극
• 내부 철근
• 전위와 전류를 제어하는 장치
• 데이터 기록장치
• 필요에 따른 가드링 전극

먼저 내부 철근과 전기적으로 연결한 뒤 철근의 자연전위가 안정될 때까지 기다립니다.

이후 자연전위 부근에서 작은 전위 변화를 가하면서 발생하는 전류를 측정합니다.

측정된 전위와 전류의 관계를 이용하면 분극저항을 계산하고, 이를 통해 부식전류밀도를 추정할 수 있습니다.

왜 작은 전위만 가할까

LPR에서는 철근에 큰 전기적 자극을 가하지 않습니다.

전위를 지나치게 크게 변화시키면 철근이 원래 가지고 있던 자연적인 부식상태 자체가 달라질 수 있기 때문입니다.

따라서 자연부식전위 주변의 작은 범위에서 측정해야 전위와 전류 사이의 관계를 선형적으로 근사하기 쉽습니다.

선형분극저항법이라는 이름도 이러한 특징에서 나온 것입니다.

LPR은 완전한 비파괴시험일까

LPR은 구조물을 크게 파괴하지 않고 철근 부식상태를 평가할 수 있다는 장점이 있습니다.

다만 실제 현장에서는 내부 철근과 전기적으로 연결하기 위해 일부 콘크리트 피복에 접근해야 하는 경우가 있습니다.

따라서 모든 경우에 완전한 비파괴시험이라고 보기보다는 대규모 파괴 없이 철근 부식속도를 평가할 수 있는 전기화학적 진단기술로 이해하는 것이 적절합니다.

현장 조건과 사용하는 장비에 따라 측정 준비방법은 달라질 수 있습니다.

부식전류밀도는 어떻게 해석할까

부식전류밀도는 철근에서 진행되는 부식활동의 정도를 비교하는 데 활용할 수 있습니다.

일반적으로 다음과 같은 범위가 참고자료로 사용됩니다.

부식전류밀도	일반적인 해석
0.2 μA/cm² 이하	매우 낮은 부식활동 또는 수동상태
0.2~0.5 μA/cm²	낮음~중간 수준
0.5~1.0 μA/cm²	중간~높은 수준
1.0 μA/cm² 초과	매우 높은 부식활동

다만 이러한 수치는 모든 구조물에 동일하게 적용되는 절대적인 보수 기준은 아닙니다.

실제 보수 여부를 결정할 때는 구조물의 중요도, 피복두께, 철근 단면 상태, 염화물 농도, 탄산화 깊이, 균열 상태 등을 함께 검토해야 합니다.

콘크리트 전기비저항과 LPR의 차이

철근 부식 평가에서는 콘크리트 전기비저항 측정도 많이 활용됩니다.

두 방법은 비슷해 보이지만 평가 대상이 다릅니다.

콘크리트 전기비저항은 콘크리트 내부에서 전류가 얼마나 쉽게 흐를 수 있는지를 평가하는 방법입니다.

즉 철근 부식이 진행되기 쉬운 환경인지 판단하는 데 도움이 됩니다.

반면 LPR은 철근에서 현재 진행되고 있는 부식반응의 속도를 부식전류밀도로 추정하는 데 목적이 있습니다.

쉽게 구분하면 다음과 같습니다.

전기비저항은 부식이 진행되기 쉬운 환경인지 평가하는 방법입니다.

LPR은 철근이 현재 어느 정도 속도로 부식하고 있는지를 평가하는 방법입니다.

따라서 두 방법은 경쟁 관계라기보다 서로 보완적으로 사용할 수 있습니다.

함수율이 측정값에 미치는 영향

콘크리트 내부의 수분상태는 LPR 측정값에 영향을 줄 수 있습니다.

콘크리트가 습윤하면 내부의 이온 이동이 쉬워지고 전기저항이 낮아지는 경향이 있습니다.

반대로 콘크리트가 매우 건조하면 전기저항이 커지면서 부식전류의 흐름이 제한될 수 있습니다.

따라서 측정 당시의 콘크리트 함수상태를 함께 기록하는 것이 중요합니다.

단순히 건조한 날에 측정하면 항상 더 정확하다고 보기보다는 동일한 위치를 반복 측정할 때 비슷한 환경조건에서 측정하여 변화 추세를 비교하는 것이 더 중요합니다.

온도도 부식속도에 영향을 줄까

온도 역시 철근의 전기화학적 반응에 영향을 줄 수 있습니다.

일반적으로 온도가 높아지면 화학반응 속도가 증가할 수 있지만 콘크리트의 수분상태와 산소 공급조건도 동시에 영향을 줍니다.

따라서 같은 구조물이라도 여름과 겨울, 건조한 시기와 우기에는 측정값이 달라질 수 있습니다.

이 때문에 장기 모니터링에서는 측정 날짜와 함께 온도, 습도, 강우 여부 등의 환경조건을 기록하는 것이 좋습니다.

한 번의 측정값만으로 판단하면 안 되는 이유

LPR에서 얻는 부식속도는 측정 당시의 상태를 나타내는 순간적인 값입니다.

비가 온 직후와 장기간 건조한 뒤에는 콘크리트 내부 수분상태가 달라지고 부식활동도 달라질 수 있습니다.

따라서 구조물 유지관리에서는 한 번 측정한 값보다는 동일한 위치에서 반복 측정한 데이터가 더 유용합니다.

예를 들어 일정한 측정 위치에서 부식전류밀도가 지속적으로 증가한다면 철근 부식환경이 악화되고 있다는 신호로 볼 수 있습니다.

반대로 장기간 낮은 수준을 유지한다면 부식활동이 비교적 안정적으로 유지되고 있다고 판단하는 데 도움이 됩니다.

철근 부식지도 작성에도 활용할 수 있다

구조물의 여러 위치에서 LPR을 측정하면 위치별 부식속도를 비교할 수 있습니다.

교량 바닥판이나 해안 구조물처럼 면적이 넓은 구조물에서는 여러 지점에서 데이터를 수집해 부식활동이 높은 구간을 지도 형태로 표시할 수 있습니다.

이러한 방식은 유지관리 대상 구역을 선정하는 데 유용합니다.

구조물 전체를 동일하게 보수하는 대신 부식활동이 높은 구간부터 우선적으로 조사하고 보수할 수 있기 때문입니다.

염화물과 LPR을 함께 보면 좋은 이유

해안 구조물이나 제설제를 사용하는 도로 구조물에서는 염화물 침투가 철근 부식의 주요 원인이 될 수 있습니다.

콘크리트 내부의 염화물 농도가 높다고 해서 모든 위치에서 동일한 부식속도가 나타나는 것은 아닙니다.

철근 주변의 수분, 산소, 온도와 콘크리트 전기저항 등의 조건에 따라 실제 부식반응은 달라질 수 있습니다.

따라서 염화물 함량시험과 LPR을 함께 사용하면 염화물 오염 정도와 실제 철근 부식활동을 동시에 평가하는 데 도움이 됩니다.

자연전위 측정과 함께 활용하는 방법

자연전위 측정은 철근 부식 가능성이 높은 위치를 찾는 데 활용되는 대표적인 전기화학적 진단방법입니다.

다만 자연전위만으로 철근의 실제 부식속도를 직접 계산하기는 어렵습니다.

따라서 먼저 자연전위 측정을 통해 부식 가능성이 높은 영역을 찾고, 그 위치에서 LPR을 이용해 부식전류밀도를 측정하는 방식으로 활용할 수 있습니다.

이렇게 하면 넓은 구조물을 보다 효율적으로 조사할 수 있습니다.

LPR의 장점

선형분극저항법의 가장 큰 장점은 철근의 부식활동을 수치로 나타낼 수 있다는 점입니다.

대표적인 장점은 다음과 같습니다.

• 철근 부식속도 정량 평가
• 동일 위치의 장기 변화 추적
• 위치별 부식상태 비교
• 보수 전후 효과 평가
• 부식이 활발한 지역 선별
• 다른 전기화학적 시험과 병행 가능

특히 동일한 구조물을 장기간 반복 측정하면 부식속도의 변화 추세를 파악하는 데 도움이 됩니다.

LPR 측정의 한계

LPR은 유용한 기술이지만 측정 결과를 해석할 때 여러 조건을 고려해야 합니다.

대표적인 한계는 다음과 같습니다.

• 내부 철근과 전기적 연결이 필요할 수 있음
• 콘크리트 함수상태의 영향을 받을 수 있음
• 실제 분극되는 철근 면적 산정이 어려울 수 있음
• 표면 코팅이나 방수층이 측정에 영향을 줄 수 있음
• 철근 배치상태에 따라 측정범위가 달라질 수 있음
• 측정 당시 환경조건에 따라 결과가 변할 수 있음
• 단일 측정값으로 구조물 안전성을 판단할 수 없음

특히 실제로 어느 정도 면적의 철근이 분극되었는지를 정확하게 파악하지 못하면 부식전류밀도 계산에도 오차가 생길 수 있습니다.

다른 진단기술과 함께 사용해야 하는 이유

철근 부식은 하나의 시험만으로 완전히 평가하기 어렵습니다.

따라서 구조물 상태에 따라 다음과 같은 시험을 함께 사용할 수 있습니다.

• 자연전위 측정
• 전기비저항 측정
• 염화물 함량 분석
• 탄산화 깊이 측정
• 피복두께 조사
• 균열 및 박리 조사
• 철근 단면 상태 조사

이러한 결과를 종합하면 부식 원인과 현재 부식활동, 향후 진행 가능성을 보다 신뢰성 있게 판단할 수 있습니다.

장기 부식 모니터링의 가능성

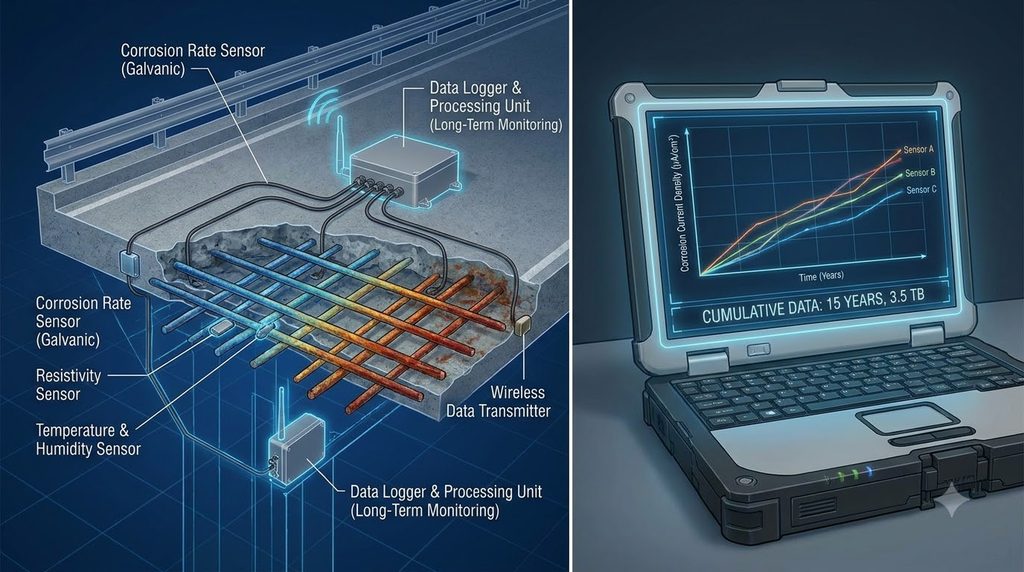

최근에는 전기화학 센서와 데이터 수집장치, 무선통신 기술을 활용해 구조물의 상태를 장기간 추적하는 스마트 유지관리 기술도 발전하고 있습니다.

중요한 교량이나 해양 구조물에 센서를 설치하고 데이터를 지속적으로 수집하면 단순한 일회성 점검보다 부식속도의 변화 추세를 확인하기 쉬워집니다.

앞으로는 이러한 장기 모니터링 기술과 LPR 데이터를 함께 활용해 구조물의 보수시기를 보다 합리적으로 결정하는 방식이 확대될 것으로 예상됩니다.

마무리

선형분극저항법은 철근콘크리트 구조물에서 현재 진행되고 있는 철근 부식속도를 정량적으로 평가하는 대표적인 전기화학적 기술입니다.

전기비저항이나 자연전위 측정이 부식환경과 부식 가능성을 파악하는 데 유용하다면, LPR은 철근에서 실제로 진행되는 부식활동을 부식전류밀도로 표현할 수 있다는 점에서 차이가 있습니다.

하지만 측정 결과는 콘크리트 함수상태와 온도, 철근 연결상태, 분극 면적 등의 영향을 받을 수 있기 때문에 하나의 수치만으로 구조물의 안전성을 판단해서는 안 됩니다.

따라서 LPR과 자연전위, 전기비저항, 염화물 분석, 외관조사 등을 함께 활용하고 동일 위치에서 반복 측정한 데이터를 비교하는 것이 중요합니다.

철근 부식을 정확하게 진단하려면 단순히 녹이 발생했는지를 확인하는 수준을 넘어 부식이 얼마나 빠르게 진행되고 있는지를 파악해야 합니다.

선형분극저항법은 이러한 철근 부식의 진행 속도를 숫자로 확인할 수 있다는 점에서 구조물의 예방적 유지관리와 장기 내구성 평가에 중요한 역할을 할 수 있습니다.
