염화물 임계농도가 철근 부동태막 파괴와 부식 개시에 미치는 영향

철근콘크리트 구조물은 겉으로 보기에는 매우 안정적으로 보이지만, 내부에서는 화학적·전기화학적 반응이 끊임없이 일어나고 있습니다.

특히 해안 구조물이나 제설제를 자주 사용하는 도로·주차장에서는 염화물 이온이 콘크리트 내부로 침투하면서 철근 부식을 유발할 수 있습니다.

철근이 콘크리트 내부에서 쉽게 녹슬지 않는 이유는 강알칼리성 환경에서 철근 표면에 부동태막(passive film)이 형성되기 때문입니다.

하지만 철근 주변의 염화물 농도가 일정 수준 이상으로 높아지면 이 보호막이 국부적으로 파괴될 수 있습니다.

이때부터 철근 부식이 본격적으로 시작될 가능성이 커집니다.

철근 부동태막은 어떻게 형성될까

콘크리트의 공극수는 일반적으로 높은 알칼리성을 유지합니다.

이러한 환경에서는 철근 표면에 매우 얇고 안정한 산화물층이 형성되고, 이 층이 철근과 외부 환경 사이의 직접적인 반응을 억제합니다.

최근 연구에서도 콘크리트 공극수의 높은 pH가 철근 표면의 부동태 상태를 유지하는 핵심 조건으로 설명됩니다. (ScienceDirect)

즉 철근이 녹슬지 않는 이유는 콘크리트가 단순히 철근을 물리적으로 감싸고 있기 때문만이 아니라, 철근을 전기화학적으로 안정한 상태로 유지하기 때문입니다.

염화물 임계농도란 무엇인가

염화물 임계농도는 철근 표면의 부동태 상태가 깨지고 부식이 시작될 가능성이 높아지는 임계 수준의 염화물 농도를 의미합니다.

중요한 점은 이 값이 하나로 정해져 있지 않다는 것입니다.

연구에서는 다음과 같은 다양한 방법으로 표현됩니다.

• 콘크리트 중 총 염화물량
• 자유 염화물량
• 시멘트 질량 대비 염화물 비율
• Cl⁻/OH⁻ 비율

최근 리뷰에서도 철근-콘크리트 계면 상태가 염화물 임계농도에 매우 큰 영향을 주며, 실험조건과 측정방법에 따라 값이 크게 달라질 수 있다고 설명합니다. (ScienceDirect)

따라서 특정 수치 하나만으로 모든 구조물의 부식 개시 여부를 판단하는 것은 적절하지 않습니다.

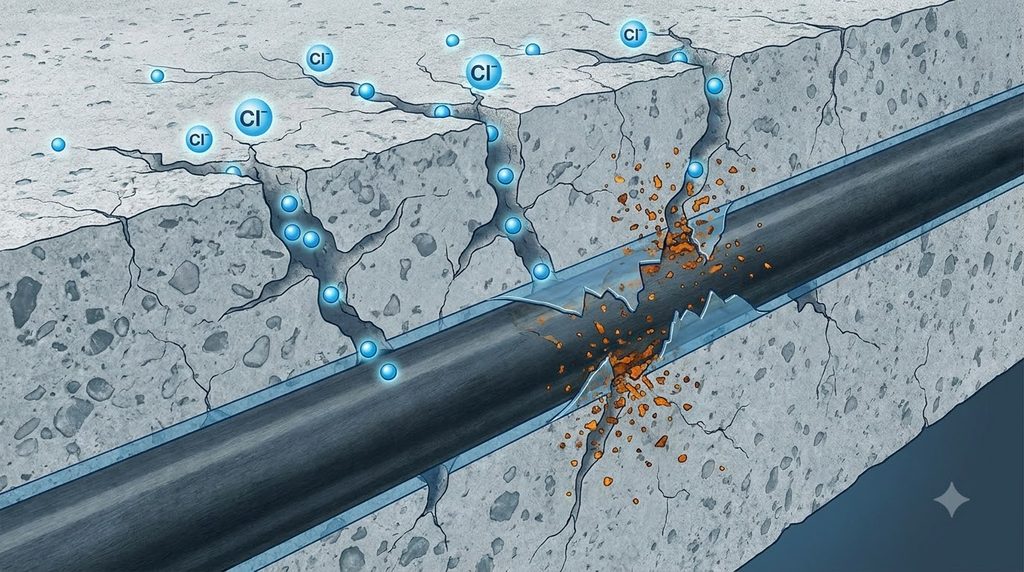

염화물은 어떻게 철근까지 도달할까

염화물 이온은 해수, 비산염분, 제설제, 오염된 재료 등 다양한 경로를 통해 콘크리트 내부로 들어올 수 있습니다.

FHWA 역시 제설염, 골재, 시멘트, 배합수, 혼화제 등이 염화물의 공급원이 될 수 있다고 설명합니다. (Federal Highway Administration)

콘크리트 내부로 침투한 염화물은 수분을 따라 이동하거나 농도 차이에 의해 확산되면서 점차 철근 깊이까지 도달합니다.

이때 콘크리트가 치밀하고 피복두께가 충분하면 이동 속도가 느려집니다.

반대로 균열이 많거나 투수성이 높은 콘크리트에서는 염화물 이동이 훨씬 빨라질 수 있습니다.

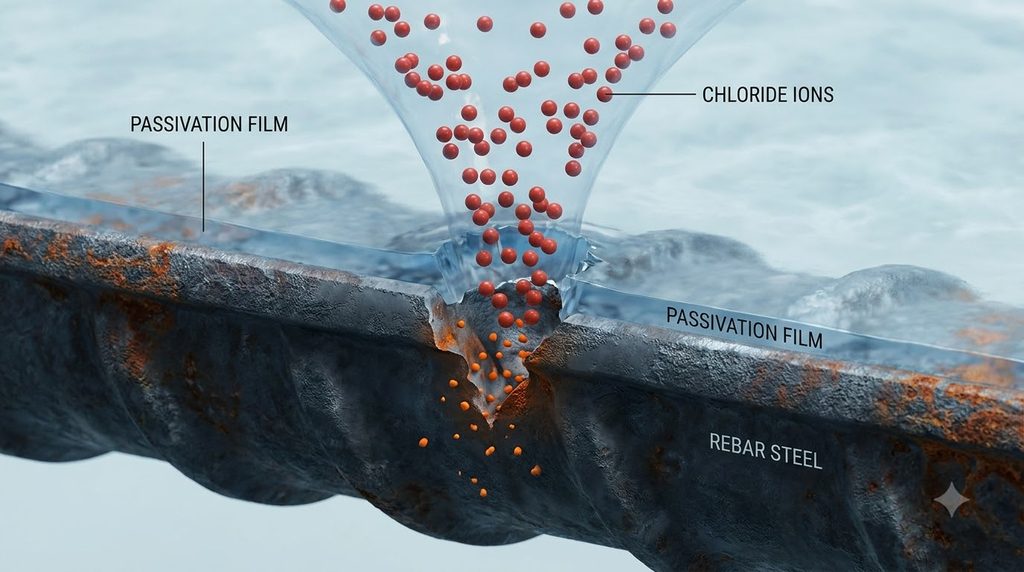

부동태막은 어떻게 파괴될까

철근 표면에 도달한 염화물 이온은 부동태막의 취약한 부분에서 국부적인 파괴를 일으킬 수 있습니다.

이러한 국부적 파괴는 철근 표면의 일부 영역을 양극으로 만들고 주변 영역과 전위차를 형성합니다.

그 결과 철이 이온 형태로 용출되고 전기화학적 부식반응이 시작됩니다.

특히 염화물 부식은 전체 철근 표면이 균일하게 녹는 방식보다 국부적인 공식부식(pitting corrosion) 형태로 나타날 수 있어 위험합니다.

외관상 손상이 작아 보여도 특정 부분의 철근 단면이 빠르게 감소할 수 있기 때문입니다.

염화물 임계농도는 왜 일정하지 않을까

염화물 임계농도는 매우 많은 변수의 영향을 받습니다.

대표적으로 다음과 같은 요소가 있습니다.

• 철근 표면 상태
• 철근-콘크리트 계면의 공극과 결함
• 콘크리트의 pH
• 수분 상태
• 산소 공급 정도
• 결합재 종류
• 혼화재 사용 여부
• 온도
• 염화물의 결합·해리 상태

특히 최근 연구에서는 철근과 콘크리트가 실제로 접촉하는 계면 상태가 임계농도에 큰 영향을 주는 변수로 강조되고 있습니다. (ScienceDirect)

부식이 시작되려면 염화물만 있으면 될까

그렇지는 않습니다.

염화물은 부동태막 파괴를 유발하는 핵심 요인이지만 실제 부식반응이 지속되려면 수분과 산소도 중요합니다.

FHWA 자료에서도 철근 부식은 염화물뿐 아니라 수분과 산소 공급 조건의 영향을 함께 받는다고 설명합니다. (Federal Highway Administration)

따라서 같은 염화물 농도라도 매우 건조한 구조물과 지속적으로 습윤한 구조물의 부식속도는 다를 수 있습니다.

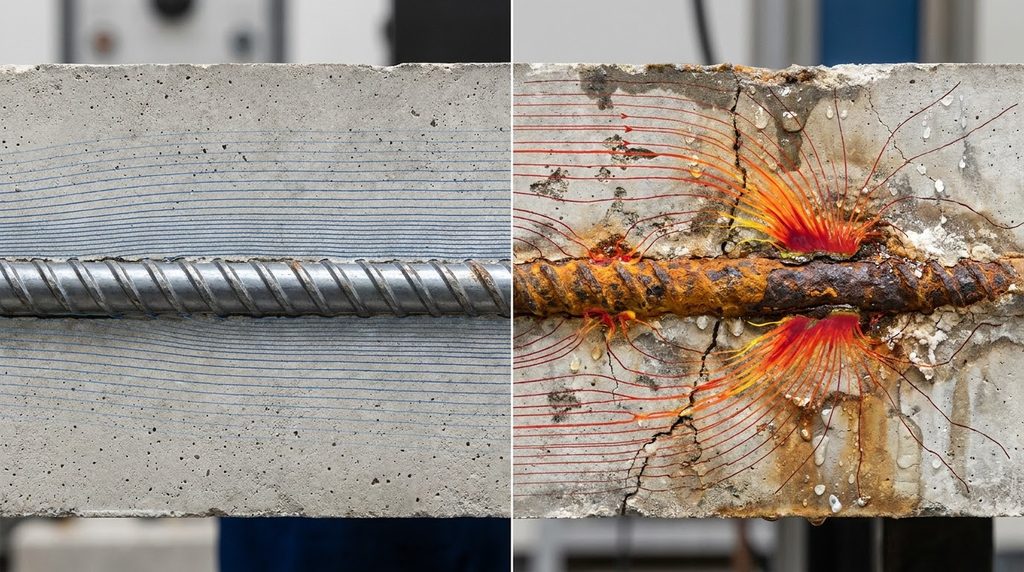

부식이 시작되면 콘크리트에는 어떤 변화가 생길까

철근이 부식하면 철보다 체적이 큰 부식 생성물이 형성됩니다.

철근은 콘크리트에 단단히 둘러싸여 있기 때문에 이 팽창이 주변 콘크리트에 인장응력을 발생시킵니다.

시간이 지나면 철근을 따라 균열이 생기고, 피복 콘크리트가 들뜨거나 박리될 수 있습니다.

FHWA도 철근 부식 생성물의 팽창이 균열과 박리의 중요한 원인이라고 설명합니다. (Federal Highway Administration)

즉 염화물 침투는 단순한 화학적 변화가 아니라 결국 구조물 외관과 내구성에 직접적인 손상을 일으킬 수 있습니다.

피복두께는 왜 중요할까

피복 콘크리트는 염화물이 철근까지 도달하는 시간을 늦추는 물리적 보호층입니다.

피복이 두꺼우면 일반적으로 염화물이 철근 깊이까지 도달하는 데 더 오랜 시간이 걸립니다.

하지만 두께만 충분하다고 안전한 것은 아닙니다.

콘크리트가 지나치게 다공성이거나 균열이 많으면 염화물이 빠르게 이동할 수 있습니다.

따라서 피복두께와 함께 콘크리트의 치밀성, 균열 상태, 물-결합재비를 함께 관리해야 합니다.

혼화재는 어떤 역할을 할까

플라이애시, 고로슬래그 미분말, 실리카흄 등의 혼화재는 적절하게 사용하면 콘크리트의 미세구조를 치밀하게 만들어 염화물 이동을 늦출 수 있습니다.

하지만 결합재 종류가 바뀌면 염화물의 결합특성과 공극수 화학조성도 달라질 수 있습니다.

이 때문에 최근 연구에서는 단순히 염화물 확산속도뿐 아니라 임계농도 자체도 결합재 시스템에 따라 달라질 수 있다고 보고 있습니다. (ScienceDirect)

균열은 염화물 침투에 어떤 영향을 줄까

콘크리트 표면에 균열이 생기면 염화물이 내부로 이동할 수 있는 빠른 통로가 형성될 수 있습니다.

특히 철근까지 이어지는 깊은 균열은 피복 콘크리트가 제공하는 보호효과를 크게 떨어뜨릴 수 있습니다.

다만 균열의 폭, 깊이, 방향, 습윤 상태에 따라 영향 정도는 달라집니다.

따라서 균열이 보인다고 모두 동일한 위험으로 판단하기보다는 구조물의 환경조건과 균열 특성을 함께 평가해야 합니다.

염화물 농도는 어떻게 측정할까

실제 구조물에서는 콘크리트 분말이나 코어를 깊이별로 채취하여 염화물 함량을 분석할 수 있습니다.

중요한 것은 어느 깊이에서 얼마만큼의 염화물이 존재하는지를 확인하는 것입니다.

표면에 염화물이 많더라도 철근 깊이까지 도달하지 않았다면 아직 부식 개시 단계에 이르지 않았을 수 있습니다.

반대로 철근 주변에서 높은 염화물 농도가 확인되면 부식 위험을 보다 면밀하게 평가해야 합니다.

염화물 농도만으로 부식 여부를 판단할 수 있을까

염화물 시험은 중요한 자료지만 그것만으로 부식 상태를 완전히 판단하기는 어렵습니다.

필요에 따라 다음과 같은 방법을 함께 사용할 수 있습니다.

• 자연전위 측정
• 전기비저항 측정
• 선형분극저항 측정
• 철근 위치와 피복두께 조사
• 코어 및 분말 시료 분석
• 균열·박리 조사

이러한 데이터를 함께 검토하면 단순히 염화물이 존재하는지뿐 아니라 실제 철근 부식이 시작되었는지, 얼마나 진행되고 있는지를 더 정확하게 판단할 수 있습니다.

부식 예방에는 어떤 방법이 있을까

가장 효과적인 방법은 염화물이 철근에 도달하는 시간을 최대한 늦추는 것입니다.

이를 위해 설계와 시공 단계에서 다음 요소를 고려할 수 있습니다.

• 적절한 물-결합재비
• 충분한 피복두께
• 적절한 혼화재 사용
• 균열 제어
• 치밀한 시공과 양생
• 환경에 적합한 표면 보호

이미 염화물에 오염된 구조물에서는 손상 정도에 따라 단면복구, 표면보호, 전기화학적 염화물 제거, 음극방식 등 전문적인 보수·방식기술이 검토될 수 있습니다.

염화물 임계농도와 구조물 수명 예측

염화물 임계농도는 구조물의 서비스 수명을 예측할 때도 중요한 변수입니다.

일반적으로 염화물이 외부에서 콘크리트 내부로 침투하여 철근 위치에서 임계농도에 도달하기까지의 기간을 부식 개시기간으로 볼 수 있습니다.

그 이후에는 실제 철근 부식이 진행되고 균열과 박리가 발생하는 단계로 넘어갑니다.

따라서 염화물 확산계수, 피복두께, 표면 염화물 농도와 함께 임계농도를 고려하면 해양 구조물이나 교량의 장기 내구성을 평가하는 데 도움이 됩니다.

마무리

철근콘크리트 구조물에서 염화물 임계농도는 단순한 하나의 숫자가 아닙니다.

철근 표면의 부동태 상태가 언제 깨지고 부식이 시작될지를 판단하는 중요한 개념이지만, 그 값은 콘크리트와 철근의 상태, 결합재, 수분, 산소, 온도 등 여러 조건에 따라 달라집니다.

따라서 특정 염화물 농도만 보고 부식 여부를 단정하기보다는 철근 위치의 염화물 함량과 전기화학적 상태, 콘크리트 품질을 함께 평가하는 것이 중요합니다.

결국 구조물의 내구성을 높이는 가장 좋은 방법은 염화물이 철근까지 도달하지 못하도록 콘크리트를 치밀하게 만들고 충분한 피복을 확보하며 균열을 관리하는 것입니다.

이런 관점에서 염화물 임계농도는 구조물의 현재 상태를 판단하는 지표이자 앞으로의 부식 위험을 예측하는 핵심 변수라고 볼 수 있습니다. (ScienceDirect)
