ICP-OES로 시멘트 페이스트 공극용액의 이온 조성을 분석하는 원리

시멘트에 물을 넣으면 고체 입자만 변화하는 것이 아닙니다. 시멘트 입자 사이의 공극을 채우고 있는 물에도 여러 이온이 녹아 나오면서 화학조성이 계속 변합니다.

초기에는 나트륨과 칼륨, 칼슘, 황산계 이온 등이 공극용액에 존재하고, 수화반응이 진행되면서 일부 이온은 새로운 수화생성물에 소비되거나 다시 용액으로 방출됩니다. 이러한 공극용액 조성은 시멘트 수화속도, pH, 에트린가이트 형성, 알칼리 환경, 철근부식 가능성 등을 이해하는 데 중요한 정보를 제공합니다. 실제 연구에서도 시멘트계 공극용액 분석은 수화와 열화반응을 해석하는 핵심 도구로 활용됩니다.

공극용액의 이온 농도를 분석하는 대표적인 장비 가운데 하나가 ICP-OES, 유도결합 플라즈마 광방출 분광분석법입니다.

ICP-OES는 용액 상태의 시료를 매우 높은 온도의 플라즈마에 넣어 원자를 들뜨게 만든 뒤, 각 원소가 방출하는 고유한 파장의 빛을 분석해 원소 종류와 농도를 측정하는 방법입니다.

시멘트 공극용액이란 무엇일까?

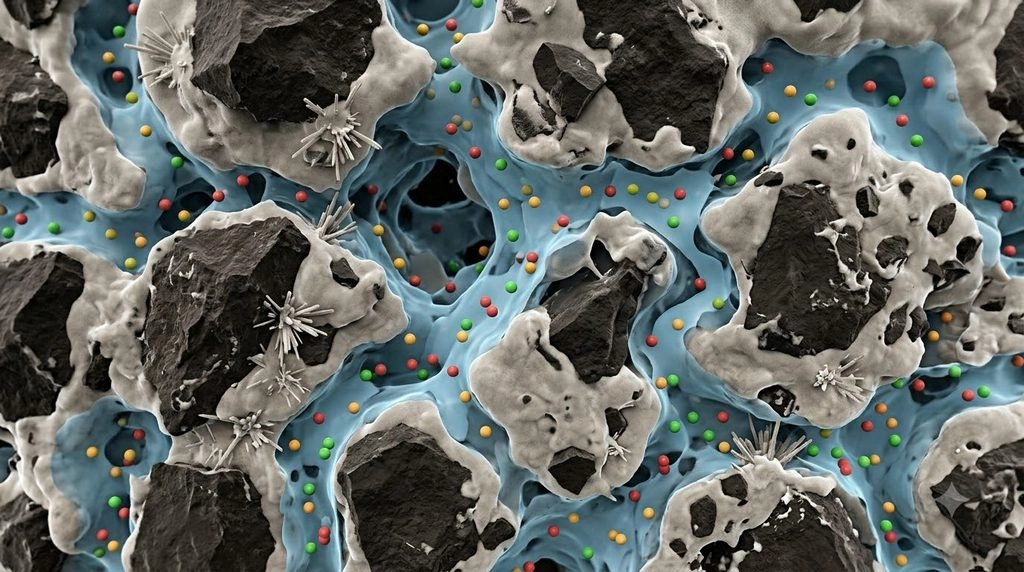

경화 전후의 시멘트 페이스트 내부에는 매우 작은 공극이 존재하고, 이 공극에는 물과 여러 용해 이온이 들어 있습니다.

이 액상을 공극용액이라고 합니다.

시멘트가 물과 반응하면 클링커 광물에서 여러 성분이 용해됩니다. 초기 공극용액에서는 Na, K, Ca, 황산계 이온과 수산화이온 등이 비교적 높은 농도로 나타날 수 있습니다. 수화가 진행되면 Ca와 황산계 이온은 에트린가이트와 다른 수화물 형성에 소비되면서 농도가 감소할 수 있고, 알칼리 금속 이온은 시간이 지나면서 상대적으로 축적될 수 있습니다.

따라서 공극용액을 분석하면 단순히 시멘트에 어떤 성분이 들어 있는지를 보는 것이 아니라 실제로 반응에 참여할 수 있는 액상 화학환경을 확인할 수 있습니다.

ICP-OES는 어떤 원리로 원소를 구분할까?

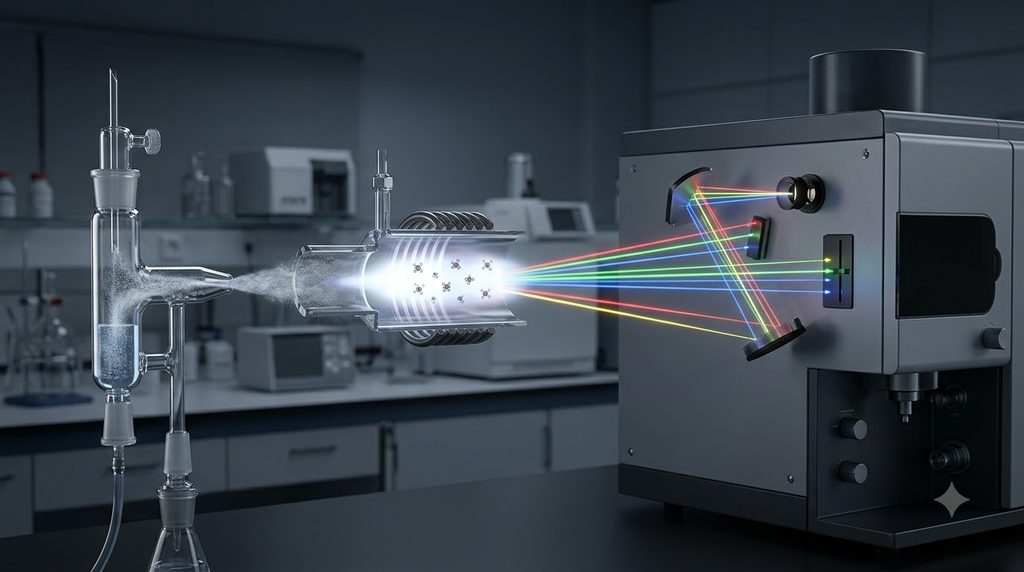

ICP-OES 분석에서는 먼저 액체 시료를 매우 미세한 안개 형태로 만들어 장비 안으로 보냅니다.

이 시료는 아르곤 플라즈마 속으로 들어가게 됩니다.

플라즈마는 매우 높은 온도를 가진 이온화된 기체 상태입니다.

이 고온 환경에서 시료 속 원자는 에너지를 받아 들뜬 상태가 됩니다.

이후 원자가 다시 낮은 에너지 상태로 돌아오면서 빛을 방출합니다.

중요한 점은 원소마다 방출하는 빛의 파장이 다르다는 것입니다.

칼슘은 칼슘 특유의 파장을, 나트륨은 나트륨 특유의 파장을 방출합니다.

장비는 이 방출광의 파장과 세기를 측정해 어떤 원소가 존재하는지, 그리고 어느 정도의 농도로 존재하는지를 계산합니다.

XRF와 ICP-OES는 무엇이 다를까?

앞에서 다룬 XRF도 원소를 분석하는 장비입니다.

하지만 두 분석의 대상과 목적은 다릅니다.

XRF는 주로 시멘트 분말이나 혼화재 전체의 벌크 화학조성을 측정합니다. 예를 들어 시멘트 전체의 CaO, SiO₂, Al₂O₃ 함량을 확인하는 데 적합합니다.

ICP-OES는 주로 용액에 녹아 있는 원소 농도를 측정합니다.

따라서 시멘트 전체에 칼슘이 얼마나 들어 있는지 알고 싶다면 XRF가 유용하고, 공극용액에 실제로 녹아 있는 칼슘 농도를 알고 싶다면 ICP-OES가 더 적합합니다.

쉽게 말하면 XRF가 전체 재료의 화학조성을 본다면, ICP-OES는 용액 속에 존재하는 원소 농도를 보는 분석이라고 이해하면 됩니다.

공극용액은 어떻게 꺼낼까?

ICP-OES로 분석하려면 먼저 시멘트 페이스트 내부의 공극용액을 확보해야 합니다.

초기 재령의 매우 묽은 페이스트에서는 비교적 쉽게 액상을 얻을 수 있지만 수화가 진행되면서 조직이 치밀해지면 공극용액을 직접 채취하기 어려워집니다.

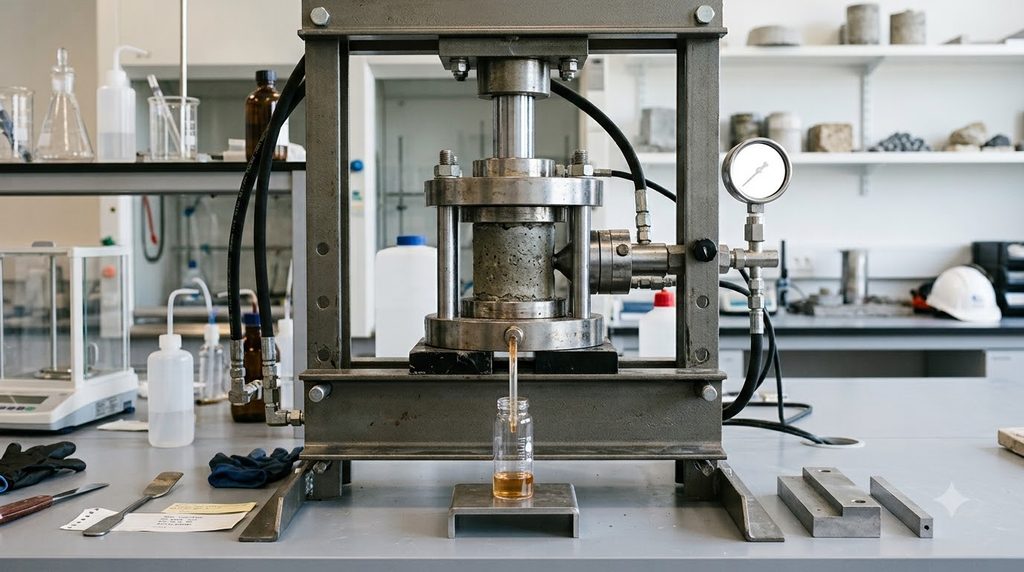

그래서 많이 사용되는 방법이 고압 공극용액 추출법입니다.

굳은 시멘트 페이스트를 강한 압력으로 누르면 내부 공극에 있던 용액 일부가 밖으로 빠져나옵니다.

이 방법은 시멘트계 재료의 공극용액을 확보하는 대표적인 방법으로 오랫동안 사용되어 왔습니다. 다만 재령이 증가할수록 추출 가능한 용액량이 감소하고, 높은 압력이 필요한 경우가 많습니다.

공극용액 추출 후 바로 분석하면 될까?

공극용액을 추출했다고 바로 장비에 넣는 것은 아닙니다.

시료의 농도가 너무 높으면 장비의 검량범위를 벗어날 수 있기 때문에 적절한 희석이 필요할 수 있습니다.

또한 미세입자가 남아 있으면 분무기나 장비 내부에 영향을 줄 수 있기 때문에 여과를 수행하는 경우가 많습니다.

실제 연구에서는 공극용액을 미세 필터로 여과한 뒤 질산으로 산성화하고 ICP-OES로 Ca, Fe, Al, S, Si, Na, K 등을 분석하기도 합니다.

산성화는 분석 전 시료 안정성을 확보하고 일부 성분이 침전되는 것을 줄이는 데 도움이 될 수 있습니다.

다만 모든 원소에 동일한 전처리 방법을 적용하는 것은 아니므로 분석 목적에 맞는 절차를 선택해야 합니다.

나트륨과 칼륨은 왜 중요할까?

시멘트 공극용액에서 나트륨과 칼륨은 대표적인 알칼리 금속 이온입니다.

수화가 진행되면서 이들 이온은 공극용액의 알칼리도를 높이는 데 영향을 줍니다.

특히 경화된 시멘트 페이스트의 공극용액은 매우 높은 pH를 나타낼 수 있습니다.

이러한 고알칼리 환경은 정상적인 철근콘크리트에서는 철근 표면에 부동태막을 형성해 부식을 억제하는 데 유리합니다.

하지만 반응성 골재가 존재하는 경우 높은 알칼리 환경은 알칼리-실리카반응과도 관련될 수 있습니다.

따라서 Na와 K 농도는 단순한 화학성분 숫자가 아니라 시멘트계 재료의 장기 반응성을 이해하는 데 중요한 정보가 됩니다.

칼슘 농도는 수화반응과 어떤 관계가 있을까?

시멘트 입자가 물과 만나면 칼슘이 용액으로 빠르게 용출됩니다.

초기에는 공극용액의 Ca 농도가 증가할 수 있지만 이후 수화생성물이 형성되면서 상황이 달라집니다.

칼슘은 C-S-H와 수산화칼슘, 에트린가이트 등 여러 생성물 형성에 관여합니다.

따라서 공극용액의 Ca 농도 변화는 단순히 칼슘이 많이 녹았는지를 의미하는 것이 아니라 용해와 침전이 동시에 진행되는 결과입니다.

한 시점의 농도만 보는 것보다 여러 재령에서 농도 변화를 추적하는 것이 더 중요합니다.

황과 알루미늄 농도로 무엇을 알 수 있을까?

시멘트 초기 수화에서는 알루미네이트계 광물과 황산염 반응이 매우 중요합니다.

황산염은 C₃A의 반응을 조절하고 초기 에트린가이트 형성에 관여합니다.

초기 공극용액에서 Ca와 황산계 이온 농도가 감소하는 현상은 에트린가이트와 같은 수화생성물 형성과 관련될 수 있습니다.

Al 농도는 대체로 낮은 수준일 수 있지만, 혼화재 종류와 알루미네이트 반응에 따라 변화할 수 있습니다.

따라서 Ca, S, Al 농도를 함께 관찰하면 초기 황산염 반응과 알루미네이트계 수화과정을 이해하는 데 도움이 됩니다.

실리콘 농도는 왜 낮게 나오는 경우가 많을까?

시멘트 전체에는 상당한 양의 규소가 존재하지만 공극용액에서 측정되는 Si 농도는 상대적으로 낮게 나타나는 경우가 많습니다.

이는 규산염 광물이 용해된 뒤 규소가 C-S-H 형성에 빠르게 소비되기 때문입니다.

실제 공극용액 연구에서도 Al, Fe, Si 농도는 초기부터 상대적으로 낮은 수준으로 관찰되는 경우가 보고됐습니다.

따라서 XRF에서 SiO₂ 함량이 높다고 해서 공극용액의 Si 농도도 높다고 생각하면 안 됩니다.

전체 고체 조성과 액상 농도는 전혀 다른 개념입니다.

수화시간에 따라 공극용액 조성이 계속 바뀌는 이유

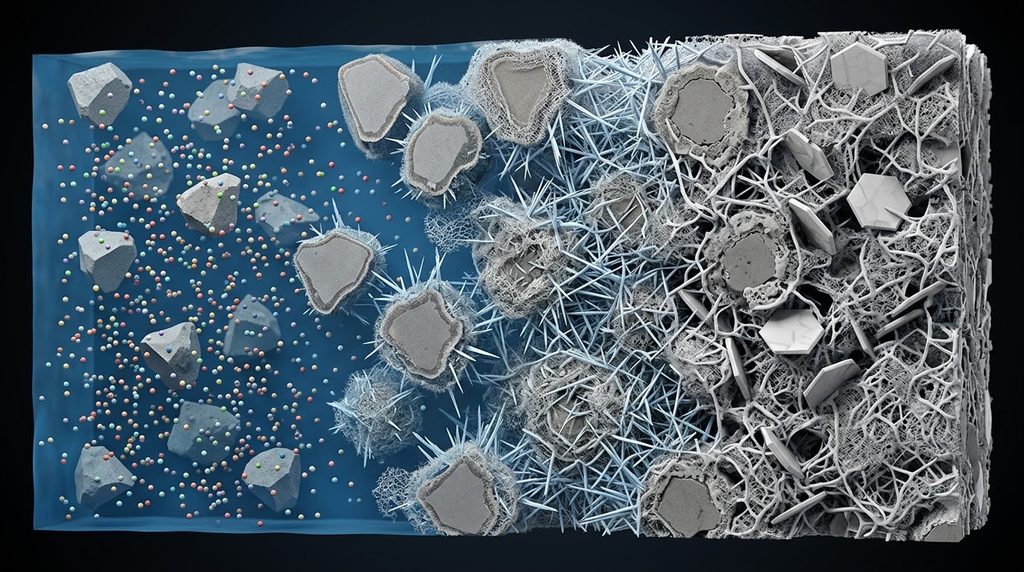

시멘트 수화반응은 계속 진행되는 동적 과정입니다.

초기에는 클링커 광물이 빠르게 용해되고, 일정 시간이 지나면 여러 수화생성물이 성장합니다.

이 과정에서 용액 속 이온은 고체상으로 이동하기도 하고, 다시 고체에서 용액으로 용출되기도 합니다.

따라서 10분, 1시간, 6시간, 1일, 28일의 공극용액 조성이 동일할 수 없습니다.

특히 초기 수화단계에서는 용액 조성이 매우 빠르게 바뀔 수 있습니다.

그래서 ICP-OES를 이용한 공극용액 분석에서는 채취 시점 자체가 중요한 시험조건입니다.

전기전도도 분석과는 무엇이 다를까?

앞에서 다룬 시멘트 페이스트 전기전도도 분석은 공극용액 속 이온 이동성과 공극 연결성 변화에 민감한 시험입니다.

전기전도도가 높다는 것은 전체적으로 전류가 잘 흐른다는 뜻이지만, 어떤 원소가 얼마나 존재하는지는 직접 알려주지 않습니다.

ICP-OES는 반대로 Na, K, Ca, Si, Al 등 개별 원소의 농도를 분석합니다.

따라서 두 시험을 함께 사용하면 더 많은 정보를 얻을 수 있습니다.

예를 들어 전기전도도가 증가한 시점에서 ICP-OES를 이용해 Na와 K 농도가 실제로 증가했는지 확인할 수 있습니다.

즉

전기전도도는 전체 이온 이동 특성

ICP-OES는 개별 원소 농도

를 본다고 이해하면 됩니다.

ICP-OES로 염화물도 분석할 수 있을까?

여기서는 구분이 필요합니다.

ICP-OES는 금속 원소와 여러 비금속 원소를 분석하는 데 매우 유용하지만 염화이온처럼 특정 음이온을 직접 분석하는 경우에는 이온크로마토그래피와 같은 다른 분석법이 더 적합한 경우가 많습니다.

공극용액의 전체 화학조성을 분석하려면 ICP-OES 하나만으로 모든 이온을 해결하기보다는 분석 대상에 따라 여러 방법을 함께 사용하기도 합니다.

실제로 공극용액 분석에서는 ICP, 원자흡광, 이온크로마토그래피 등의 방법이 함께 사용되어 왔습니다.

따라서 ICP-OES는 공극용액 분석의 강력한 도구이지만 모든 이온을 하나의 장비로 완전히 분석하는 만능시험은 아닙니다.

검량선이 왜 중요할까?

ICP-OES는 방출광의 세기를 농도로 바꾸기 위해 표준용액을 이용합니다.

농도를 알고 있는 여러 표준용액을 측정하면 특정 원소의 농도와 방출광 세기 사이의 관계를 만들 수 있습니다.

이것이 검량선입니다.

실제 공극용액 시료의 방출광 세기를 이 검량선과 비교해 농도를 계산합니다.

따라서 예상 농도범위에 맞는 표준용액을 선택하고, 지나치게 높은 농도의 시료는 적절히 희석하는 것이 중요합니다.

검량범위를 벗어난 결과를 그대로 사용하면 농도 오차가 크게 발생할 수 있습니다.

희석배수를 잘못 계산하면 결과가 완전히 달라진다

ICP-OES 분석에서는 공극용액을 여러 배 희석하는 경우가 많습니다.

예를 들어 원래 시료 1mL를 취해 최종부피 100mL로 만들었다면 100배 희석입니다.

장비가 10mg/L라는 값을 측정했다면 원래 시료 농도는 단순히 10mg/L가 아니라 희석배수를 다시 반영해야 합니다.

이 과정에서 희석배수를 잘못 적용하면 모든 분석값이 같은 비율로 틀어질 수 있습니다.

따라서 시료번호, 원액량, 최종부피, 추가 희석 여부를 정확하게 기록하는 것이 매우 중요합니다.

공극용액 추출 자체에도 한계가 있다

고압을 이용해 공극용액을 추출하면 내부의 모든 물이 동일하게 빠져나오는 것은 아닙니다.

작은 공극이나 수화물 표면에 강하게 구속된 물은 잘 추출되지 않을 수 있습니다.

또한 압력을 가하는 과정에서 시멘트 페이스트의 공극구조가 변하거나 특정 이온 농도가 실제 내부 상태와 다르게 나타날 가능성도 연구되고 있습니다. 고압 공극용액 추출 전후에 공극구조와 염화물 분포가 달라질 수 있다는 연구결과도 보고됐습니다.

따라서 추출한 액상을 구조물 전체 공극용액과 완전히 동일하다고 단정하기보다는 정해진 추출방법으로 얻은 대표 공극용액이라고 이해하는 것이 안전합니다.

최근에는 더 간단한 공극용액 추출법도 연구되고 있다

고압 공극용액 추출에는 강한 프레스와 전용 장치가 필요합니다.

특히 장기재령에서는 충분한 양의 용액을 얻기 어려울 수 있습니다.

최근에는 시멘트 페이스트의 알칼리 금속 농도를 보다 간단하게 추정하기 위한 새로운 추출방법도 연구되고 있습니다.

2026년 발표된 연구에서는 물-결합재비를 크게 높여 잉여수를 확보하는 방식과 기존의 고압 공극용액 추출법을 비교했고, Na와 K 농도 합계에서 강한 상관관계가 보고되었습니다.

아직 모든 분석목적을 대체한다고 볼 수는 없지만 공극용액을 보다 쉽게 확보하려는 연구가 계속되고 있다는 점은 주목할 만합니다.

혼화재를 사용하면 공극용액도 달라질까?

플라이애시, 고로슬래그 미분말, 실리카흄, 메타카올린을 사용하면 고체 수화생성물만 달라지는 것이 아닙니다.

공극용액의 알칼리와 칼슘, 알루미늄, 규소 등의 농도도 달라질 수 있습니다.

혼화재 자체에서 이온이 용출될 수 있고, 포졸란 반응이나 잠재수경성 반응을 통해 용액 속 이온이 다시 소비될 수도 있기 때문입니다.

따라서 혼합결합재의 반응성을 평가할 때는 XRD나 TGA로 고체상만 분석하기보다 ICP-OES로 공극용액 화학조성을 함께 보면 반응과정을 더 입체적으로 이해할 수 있습니다.

공극용액 pH와 ICP-OES 결과를 함께 보는 이유

시멘트 공극용액은 일반적으로 매우 높은 알칼리성을 나타냅니다.

하지만 ICP-OES는 pH 자체를 측정하는 장비는 아닙니다.

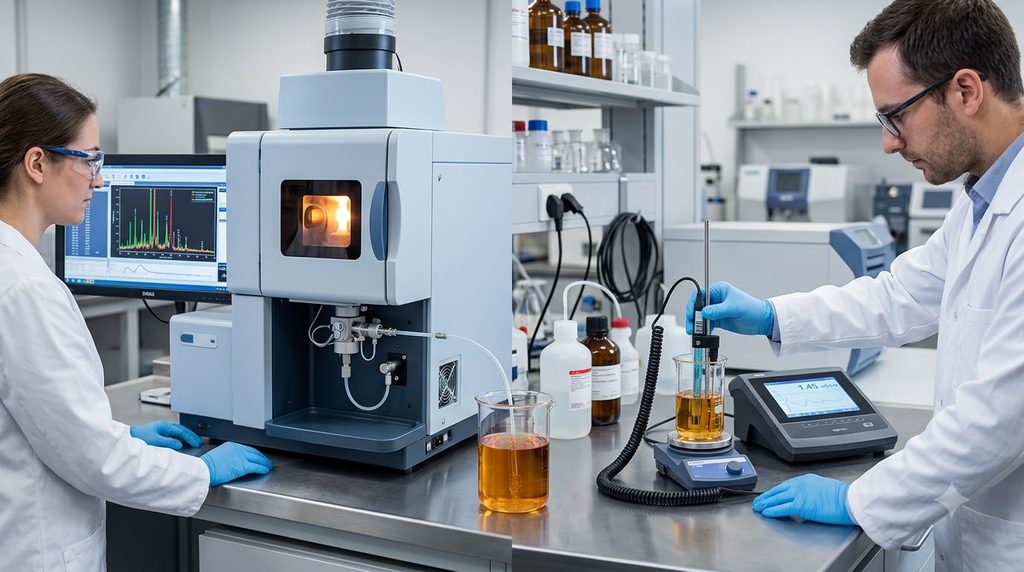

따라서 공극용액 분석에서는 ICP-OES로 Na, K, Ca 등의 원소 농도를 측정하고 별도로 pH나 전기전도도를 측정하는 경우가 많습니다.

이렇게 하면 개별 이온 농도와 전체 알칼리 환경이 어떻게 변화하는지 함께 볼 수 있습니다.

특히 철근부식이나 알칼리 반응 같은 내구성 문제에서는 단순한 한 원소 농도보다 전체 화학환경을 함께 해석하는 것이 중요합니다.

ICP-OES 분석 결과는 어떻게 해석해야 할까?

가장 주의해야 할 것은 농도 변화 하나만 보고 특정 수화반응을 단정하는 것입니다.

예를 들어 Ca 농도가 감소했다고 해서 무조건 C-S-H가 많이 생성됐다고 결론 내릴 수는 없습니다.

수산화칼슘 침전, 에트린가이트 형성, 다른 고체상 반응도 동시에 영향을 줄 수 있기 때문입니다.

따라서 ICP-OES는 단독으로 사용하기보다 XRD, TGA, 등온열량계, 전기전도도와 함께 해석할 때 효과적입니다.

예를 들어 XRD에서 에트린가이트가 증가하고 ICP-OES에서 S와 Ca 농도가 감소한다면 두 결과를 함께 연결해 초기 황산염 반응을 해석할 수 있습니다.

자주 묻는 질문

ICP-OES로 시멘트 자체의 성분도 분석할 수 있나요?

가능하지만 고체 시멘트를 그대로 넣는 것은 아닙니다. 산분해 등으로 시멘트를 용액화한 뒤 분석해야 합니다. 시멘트 전체 산화물 조성의 신속한 분석에는 XRF가 일반적으로 더 직접적입니다.

공극용액은 왜 분석하나요?

고체 시멘트 전체 성분이 아니라 실제 공극 속 물에 녹아 있는 이온 농도를 알 수 있기 때문입니다. 이를 통해 수화반응과 알칼리 환경, 열화반응을 이해하는 데 도움을 받을 수 있습니다.

ICP-OES와 전기전도도 시험은 같은 정보를 주나요?

아닙니다. 전기전도도는 전체적인 이온 이동성을 반영하고 ICP-OES는 Na, K, Ca 등 개별 원소의 농도를 측정합니다.

공극용액은 장기재령에서도 쉽게 얻을 수 있나요?

재령이 증가하고 조직이 치밀해질수록 추출 가능한 용액량이 감소해 어려워질 수 있습니다. 고압 추출장치가 필요한 이유도 여기에 있습니다.

ICP-OES 결과만으로 수화생성물을 확인할 수 있나요?

정확히 특정하기는 어렵습니다. ICP-OES는 용액 속 원소농도를 측정하는 분석이므로 XRD나 TGA 같은 고체상 분석과 함께 사용하는 것이 좋습니다.

마무리

ICP-OES는 시멘트 페이스트 내부 공극용액에 실제로 존재하는 원소 농도를 분석할 수 있는 강력한 방법입니다.

공극용액을 추출하고 적절히 여과·희석한 뒤 플라즈마에 주입하면 Na, K, Ca, Si, Al, S 등 여러 원소의 농도를 동시에 측정할 수 있습니다.

이러한 결과는 시멘트 수화과정에서 어떤 이온이 용출되고 소비되는지, 혼화재 사용으로 액상 화학환경이 어떻게 달라지는지 이해하는 데 도움을 줍니다.

다만 공극용액을 얻는 추출과정 자체에 한계가 있으며, ICP-OES가 모든 음이온과 수화생성물을 직접 보여주는 것도 아닙니다.

따라서 가장 신뢰성 높은 접근은 ICP-OES로 공극용액의 원소 농도를 확인하고, XRD·TGA로 고체 수화생성물을 분석하며, 전기전도도와 pH를 함께 측정하는 방식입니다.
