X선 형광분석(XRF)으로 시멘트와 혼화재의 산화물 조성을 정량 분석하는 원리

시멘트의 성능은 단순히 입자의 크기나 압축강도만으로 결정되지 않습니다. 시멘트를 구성하는 칼슘, 규소, 알루미늄, 철, 마그네슘, 황, 알칼리 성분이 어느 정도 포함되어 있는지도 수화반응과 품질에 중요한 영향을 줍니다.

예를 들어 시멘트 분석성적서에서 자주 볼 수 있는 CaO, SiO₂, Al₂O₃, Fe₂O₃, MgO, SO₃, Na₂O, K₂O와 같은 값은 시멘트의 화학조성을 나타내는 대표적인 항목입니다.

이러한 주요 성분을 빠르게 분석하는 데 널리 활용되는 장비가 X선 형광분석기(X-ray Fluorescence Spectrometer, XRF)입니다.

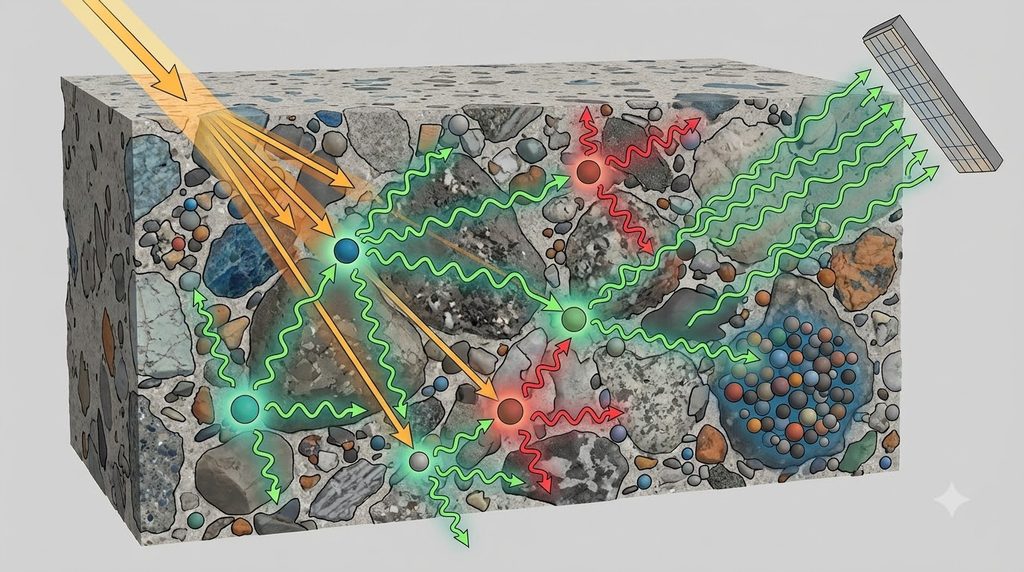

XRF는 시료에 X선을 조사한 뒤 원소마다 서로 다른 에너지의 형광 X선이 방출되는 현상을 이용합니다. 이를 분석하면 시멘트나 클링커, 플라이애시, 고로슬래그 미분말 등에서 어떤 원소가 얼마나 존재하는지를 정량적으로 평가할 수 있습니다.

XRF는 시멘트 산업에서 원료와 중간제품, 완제품의 화학조성을 관리하는 대표적인 분석기술로 활용되고 있으며, ASTM C114도 요구되는 정밀도와 편향 조건을 충족하는 분석방법을 시멘트 화학분석에 사용할 수 있도록 규정하고 있습니다.

XRF는 어떤 원리로 원소를 구분할까?

원자는 원자핵 주변에 여러 에너지 준위의 전자를 가지고 있습니다.

시료에 충분한 에너지를 가진 1차 X선을 조사하면 원자의 안쪽 껍질에 있던 전자가 밖으로 튕겨 나갈 수 있습니다.

이렇게 전자가 빠져나간 자리는 불안정한 상태가 됩니다.

그러면 바깥쪽 껍질에 있던 전자가 빈자리를 채우면서 두 에너지 준위의 차이에 해당하는 에너지를 X선 형태로 방출합니다.

이것을 특성 X선 또는 형광 X선이라고 합니다.

중요한 점은 원소마다 전자구조가 다르다는 것입니다.

칼슘에서 발생하는 형광 X선과 철에서 발생하는 형광 X선의 에너지가 서로 다르기 때문에 장비가 방출된 X선의 에너지 또는 파장을 분석하면 어떤 원소가 존재하는지 구별할 수 있습니다.

그리고 형광 X선의 세기와 검량선을 이용하면 해당 원소의 농도도 계산할 수 있습니다.

XRF는 CaO를 직접 보는 것일까?

시멘트 XRF 결과를 보면 대부분 원소 이름보다 CaO, SiO₂, Al₂O₃와 같은 산화물 형태로 표시됩니다.

하지만 여기에는 중요한 차이가 있습니다.

XRF가 직접 검출하는 것은 칼슘 원소와 규소 원소 등의 특성 X선입니다.

장비와 분석 프로그램은 측정한 원소 농도를 시멘트 분야에서 일반적으로 사용하는 산화물 형태로 환산하여 표시합니다.

따라서 CaO 64%라는 결과가 나왔다고 해서 XRF가 시료 내부에서 CaO라는 독립적인 결정만을 골라 직접 측정했다는 뜻은 아닙니다.

칼슘은 C₃S, C₂S, 수산화칼슘, 탄산칼슘 등 여러 상에 포함될 수 있습니다.

XRF는 이러한 칼슘이 어떤 결정에 들어 있는지를 구분하는 시험이 아니라 시료 전체에 포함된 칼슘의 양을 분석하고 이를 산화물 기준으로 표현하는 시험에 가깝습니다.

이 차이를 이해해야 XRF와 XRD를 혼동하지 않을 수 있습니다.

시멘트에서 주로 어떤 성분을 분석할까?

시멘트와 시멘트계 원료에서는 일반적으로 주요 성분과 부성분을 함께 분석합니다.

대표적인 주요 산화물에는 CaO, SiO₂, Al₂O₃, Fe₂O₃가 있습니다.

이 밖에도 MgO, SO₃, Na₂O, K₂O, TiO₂, P₂O₅ 등의 성분이 분석 대상이 될 수 있습니다.

실제 시멘트용 XRF 융합 비드 분석에서는 SiO₂, Al₂O₃, Fe₂O₃, CaO, MgO, SO₃, K₂O, Na₂O 등을 포함한 여러 산화물을 동시에 정량하는 방법이 사용되고 있습니다.

중요한 것은 단순히 각 성분이 많고 적다는 것만 보는 것이 아닙니다.

원료 배합이 달라졌는지, 클링커 생산이 안정적으로 이루어지고 있는지, 혼화재의 화학조성이 일정한지 등을 장기간 비교하는 데 XRF 분석자료가 활용됩니다.

XRF 분석 전에 시료를 왜 곱게 갈아야 할까?

XRF는 시료 준비 상태에 영향을 많이 받습니다.

시멘트나 슬래그처럼 분말 형태의 재료라도 입자 크기가 제각각이거나 조성이 균일하지 않으면 같은 재료를 반복 측정해도 결과에 편차가 발생할 수 있습니다.

특히 굵은 입자와 미세입자의 광물조성이 다르면 X선이 시료 내부에서 흡수되거나 방출되는 정도가 달라질 수 있습니다.

그래서 XRF 분석 전에는 시료를 대표성 있게 채취하고 충분히 건조한 뒤 균일한 미분말 상태로 분쇄하는 과정이 중요합니다.

시멘트와 건설재료 XRF 시료 준비에서도 분쇄를 통해 입자크기 영향을 줄이고 시료를 균질하게 만드는 과정이 중요하게 다뤄집니다.

즉 고가의 XRF 장비를 사용하더라도 시료 준비가 잘못되면 결과의 신뢰성은 떨어질 수 있습니다.

압축 펠릿 방식은 어떻게 시료를 만들까?

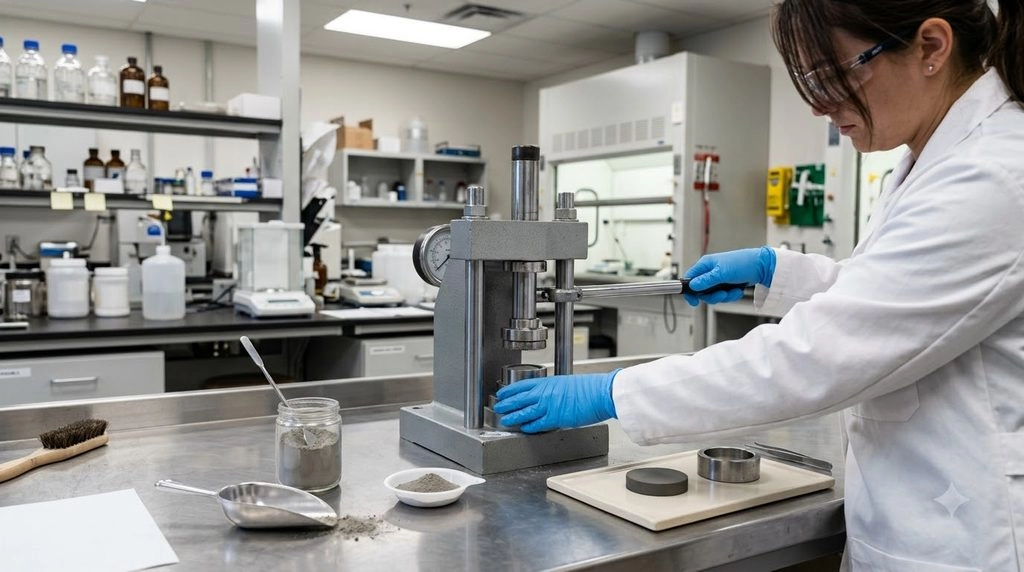

가장 직관적인 시료 준비방법 중 하나는 분말을 압축하여 원판 형태의 펠릿으로 만드는 방식입니다.

잘 분쇄한 시멘트나 원료분말에 필요한 경우 결합제를 섞고 높은 압력을 가하면 단단하고 평평한 원판 시료를 만들 수 있습니다.

이 시료를 XRF 장비에 넣어 측정합니다.

압축 펠릿은 비교적 빠르게 제작할 수 있기 때문에 공장에서 반복적으로 비슷한 종류의 원료를 관리하는 용도로 활용하기 좋습니다.

특히 분석 범위가 제한적이고 원료 특성이 일정한 생산관리에서는 효율적인 방법이 될 수 있습니다.

그러나 분말 입자의 크기와 광물학적 차이가 그대로 남아 있기 때문에 정확한 분석에서는 이에 따른 오차를 고려해야 합니다.

융합 비드는 왜 만드는 것일까?

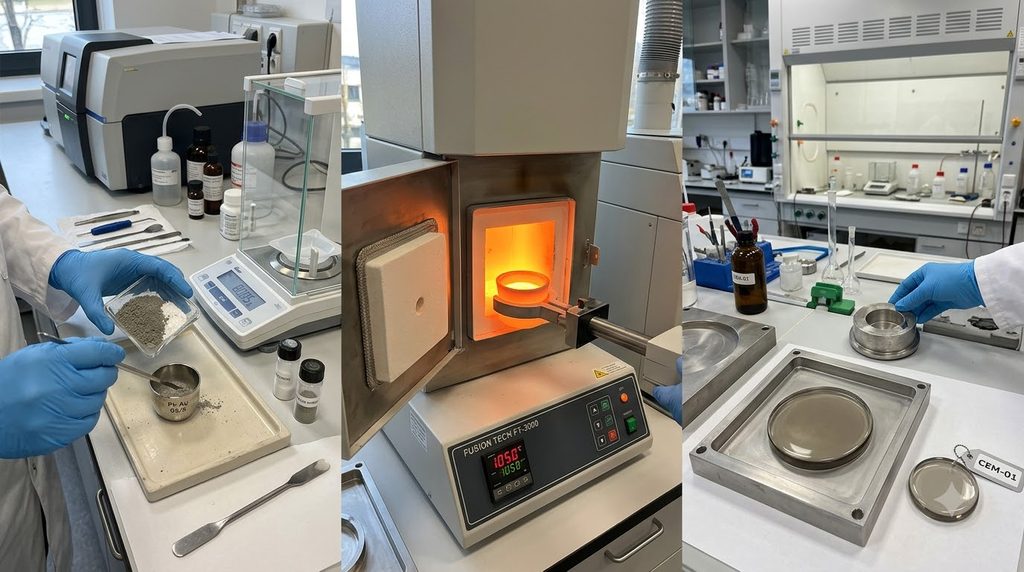

보다 높은 균질성과 재현성을 확보하기 위해 많이 사용되는 방법이 융합 비드(Fused Bead)입니다.

분말 시료를 리튬 붕산염계 플럭스와 일정 비율로 혼합한 다음 높은 온도에서 녹입니다.

완전히 용융된 시료를 냉각하면 투명하거나 반투명한 유리 원판 형태의 시료가 만들어집니다.

이 과정에서 원래 존재하던 입자 크기와 광물 결정 차이가 크게 줄어들고 시료가 균일한 유리질 상태로 바뀝니다.

따라서 압축 펠릿에서 문제가 될 수 있는 입도효과와 광물학적 영향을 크게 줄일 수 있습니다.

융합법은 정확도와 재현성이 중요한 시멘트 분석에서 널리 사용되며, 시멘트 XRF의 표준화된 정량분석에도 활용됩니다.

압축 펠릿과 융합 비드는 어느 것이 더 좋을까?

어느 방식이 항상 더 좋다고 단정할 수는 없습니다.

압축 펠릿은 빠르고 준비과정이 비교적 간단하기 때문에 반복적인 생산 품질관리에서 장점이 있습니다.

반면 융합 비드는 준비시간과 장비가 더 필요하지만 시료의 입자크기와 광물학적 차이를 줄일 수 있어 정확한 정량분석에 유리합니다.

정리하면 다음과 같습니다.

구분	압축 펠릿	융합 비드
시료 준비	비교적 간단	고온 용융 과정 필요
분석 속도	빠름	준비시간이 더 필요
입도 영향	비교적 큼	크게 감소
광물학적 영향	존재 가능	크게 감소
반복 생산관리	유리	가능
정밀 정량분석	보정 필요	상대적으로 유리

실제로 시멘트 XRF에서는 두 방식 모두 사용되며 분석 목적과 요구정확도에 따라 방법을 선택합니다.

매트릭스 효과란 무엇일까?

XRF 분석에서 반드시 이해해야 할 개념이 매트릭스 효과(Matrix Effect) 입니다.

시료에서 발생한 형광 X선이 그대로 검출기로 나오는 것은 아닙니다.

시료를 구성하는 다른 원소가 일부 X선을 흡수하거나 반대로 특정 원소의 형광 발생을 강화할 수 있습니다.

예를 들어 같은 양의 특정 원소가 존재해도 주변에 어떤 원소가 얼마나 포함되어 있는지에 따라 측정되는 X선 세기가 달라질 수 있습니다.

이를 흡수효과와 증강효과라고 합니다.

따라서 XRF에서 단순히 피크 세기가 두 배라고 해서 해당 원소 농도도 무조건 두 배라고 해석할 수 없습니다.

정확한 정량분석에는 검량선과 매트릭스 보정이 필요합니다.

융합 비드를 사용할 때도 공존 원소에 의한 매트릭스 효과를 보정하는 과정이 사용됩니다.

검량선은 왜 필요한가?

XRF 장비가 측정하는 것은 기본적으로 특정 에너지 또는 파장에서 나타나는 형광 X선의 세기입니다.

이 값을 실제 농도로 바꾸려면 농도가 알려진 표준시료가 필요합니다.

예를 들어 CaO 농도를 알고 있는 여러 표준시료를 측정하면 Ca 형광 X선 세기와 CaO 농도의 관계를 만들 수 있습니다.

이것이 검량선입니다.

실제 시료의 X선 세기를 이 검량선에 대입하면 농도를 계산할 수 있습니다.

따라서 XRF 정량분석에서 인증표준물질과 적절한 검량범위는 매우 중요합니다.

ASTM C114도 각 성분 분석에 사용되는 표준화와 검량과정에서 유효한 곡선 적합 방법을 사용할 것을 요구하고 있습니다.

WDXRF와 EDXRF는 무엇이 다를까?

XRF 장비는 형광 X선을 구분하는 방식에 따라 대표적으로 WDXRF와 EDXRF로 나눌 수 있습니다.

WDXRF는 파장분산형 XRF입니다.

결정을 이용해 형광 X선을 파장별로 분리한 뒤 검출합니다.

피크 분리능과 정밀도가 높아 시멘트 공장의 정밀 품질관리나 다양한 원소를 높은 정확도로 분석하는 데 많이 사용됩니다.

EDXRF는 에너지분산형 XRF입니다.

검출기가 들어오는 X선의 에너지를 직접 구분합니다.

장비구성이 상대적으로 간단하고 여러 원소를 동시에 빠르게 측정할 수 있다는 장점이 있습니다.

최근에는 EDXRF 장비도 성능이 크게 향상되어 적절한 시료 준비와 검량을 사용하면 시멘트 분석에 활용되고 있습니다. 융합 비드를 이용한 EDXRF 분석으로 ASTM C114 등의 성능 요구조건을 충족한 사례도 보고되고 있습니다.

따라서 WDXRF와 EDXRF를 단순히 정확한 장비와 부정확한 장비로 나누는 것은 적절하지 않습니다.

분석 대상과 농도범위, 시료 준비, 검량조건, 요구정확도를 함께 봐야 합니다.

XRF로 클링커 광물의 양도 알 수 있을까?

여기에서 자주 발생하는 오해가 있습니다.

XRF 결과로 CaO, SiO₂, Al₂O₃, Fe₂O₃ 조성을 알 수 있기 때문에 C₃S나 C₂S 같은 클링커 광물을 직접 측정했다고 생각할 수 있습니다.

하지만 XRF는 클링커 광물상을 직접 측정하는 시험이 아닙니다.

산화물 조성을 이용해 Bogue식 등의 계산을 수행하면 클링커 주요 광물의 이론적인 함량을 추정할 수 있습니다.

그러나 이것은 화학조성을 이용한 계산값입니다.

실제 클링커에서 존재하는 결정상의 종류와 양을 직접 분석하려면 XRD와 같은 광물학적 분석이 필요합니다.

즉

XRF → 전체 화학조성

XRD → 결정상·광물상

으로 구분하는 것이 좋습니다.

XRD와 XRF를 함께 사용하는 이유

XRD와 XRF는 이름에 모두 X선이 들어가지만 분석하는 대상은 완전히 다릅니다.

XRF는 시료를 구성하는 원소의 전체 함량을 분석합니다.

XRD는 결정격자에서 발생하는 회절현상을 이용해 결정상이 무엇인지 분석합니다.

예를 들어 시료에서 칼슘이 많이 검출되었다고 가정해보겠습니다.

XRF에서는 전체 칼슘 함량을 알 수 있지만 그 칼슘이 C₃S, C₂S, 수산화칼슘 또는 탄산칼슘 중 어디에 존재하는지는 직접 구분하지 못합니다.

XRD를 함께 사용하면 이러한 결정상 정보를 보완할 수 있습니다.

분석기법을 다룬 최근 문헌에서도 XRF는 원소조성 분석, XRD는 광물·결정상 분석이라는 서로 다른 역할로 구분됩니다.

SEM-EDS와 XRF의 차이는 무엇일까?

SEM-EDS 역시 원소를 분석하기 때문에 XRF와 비슷해 보일 수 있습니다.

하지만 분석 범위가 크게 다릅니다.

SEM-EDS는 현미경으로 특정 미세영역을 선택한 뒤 그 위치의 원소조성을 분석합니다.

예를 들어 C-S-H 주변 한 지점이나 골재-페이스트 계면의 특정 부분을 분석할 수 있습니다.

반면 XRF는 분쇄하고 균질화한 시료의 비교적 전체적인 벌크 화학조성을 측정합니다.

따라서 시멘트 전체의 CaO나 SiO₂ 함량을 알고 싶다면 XRF가 적합하고, 특정 수화물 주변의 Ca/Si 비를 알고 싶다면 SEM-EDS가 더 적합합니다.

두 분석법은 서로 대체하기보다 측정 규모가 다른 보완적인 방법입니다.

플라이애시와 슬래그 분석에 XRF가 중요한 이유

혼합결합재를 사용하려면 시멘트뿐 아니라 혼화재의 화학조성도 알아야 합니다.

플라이애시는 발생원과 연료, 연소조건 등에 따라 Si, Al, Fe, Ca 등의 조성이 달라질 수 있습니다.

고로슬래그 미분말 역시 Ca, Si, Al, Mg 등의 비율이 성능과 관련됩니다.

XRF를 사용하면 동일한 혼화재라도 공급 배치별 화학조성의 변화 여부를 빠르게 비교할 수 있습니다.

따라서 혼화재를 연구할 때 XRF는 단순한 성분 확인을 넘어 원료의 균질성과 품질변동을 확인하는 도구로 사용할 수 있습니다.

석회석 미분말과 메타카올린도 구분할 수 있을까?

XRF 화학조성을 보면 재료의 특성을 어느 정도 추정하는 데 도움이 됩니다.

석회석 미분말에서는 일반적으로 칼슘 성분이 크게 나타나며, 메타카올린 계열 재료에서는 규소와 알루미늄이 주요 성분으로 나타날 수 있습니다.

하지만 XRF 조성만으로 재료의 반응성을 확정할 수는 없습니다.

같은 SiO₂ 함량을 가진 재료라도 실리카가 결정질인지 비정질인지에 따라 반응성은 크게 달라질 수 있습니다.

이런 차이는 XRD, 열분석, 반응성 시험 등 다른 분석을 함께 사용해야 판단할 수 있습니다.

즉 화학조성이 같다고 재료성능까지 같다고 볼 수는 없습니다.

강열감량(LOI)은 XRF가 직접 측정할까?

시멘트와 혼화재 분석에서 자주 등장하는 항목 가운데 하나가 강열감량, 즉 LOI입니다.

시료를 고온으로 가열하면 수분, 결합수, 이산화탄소 또는 일부 휘발성 성분이 빠져나가면서 질량이 감소할 수 있습니다.

이 질량 변화가 강열감량입니다.

일반적인 XRF는 이러한 질량 감소를 직접 측정하는 시험이 아닙니다.

따라서 LOI는 별도의 가열 및 질량 측정을 통해 구하고, XRF 분석값의 보정이나 결과 정리에 함께 사용할 수 있습니다.

융합 비드 분석에서도 LOI 또는 경우에 따라 가열에 따른 질량 증가가 결과 보정에 영향을 줄 수 있습니다.

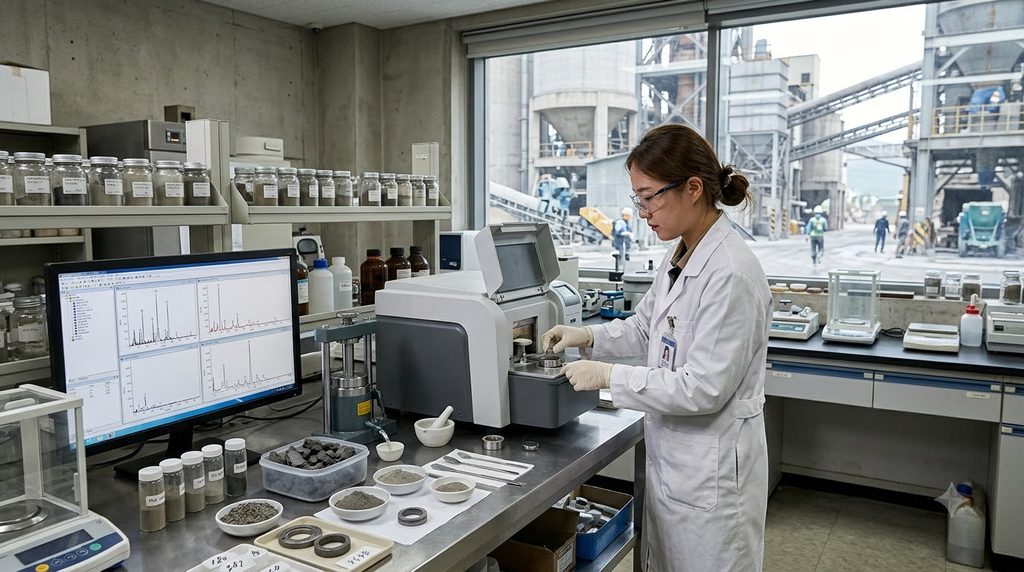

시멘트 공장에서는 XRF를 어떻게 활용할까?

시멘트 제조는 원료에서 완제품까지 여러 단계의 화학조성을 일정하게 관리해야 하는 공정입니다.

석회석과 점토 등의 원료 비율이 변하면 소성 후 만들어지는 클링커 조성도 달라질 수 있습니다.

따라서 생산과정에서 XRF를 이용해 원료분말, 소성 전 원료, 클링커와 완제품 시멘트의 조성을 반복적으로 확인할 수 있습니다.

XRF가 시멘트 산업에서 오래 사용되어 온 이유도 비교적 빠른 시간에 여러 원소를 동시에 분석하고 생산공정의 화학조성을 지속적으로 관리할 수 있기 때문입니다.

XRF 결과가 달라졌다면 바로 재료가 바뀐 것일까?

반드시 그런 것은 아닙니다.

XRF 결과에 변화가 나타났다면 먼저 시료채취와 준비과정을 확인해야 합니다.

대표성이 부족한 시료를 사용했거나 분쇄 정도가 달랐거나 펠릿 압축상태가 달라진 경우에도 결과가 영향을 받을 수 있습니다.

또한 장비의 드리프트, 검량선 상태, 표준물질과 실제 시료 사이의 매트릭스 차이 등도 확인해야 합니다.

즉 한 번의 측정값이 다르다는 이유만으로 재료 품질이 갑자기 변했다고 결론을 내리는 것은 좋지 않습니다.

반복 측정과 표준시료 확인을 통해 분석과정의 이상 여부부터 검토해야 합니다.

XRF 분석의 가장 큰 장점

XRF의 가장 큰 장점은 복잡한 시멘트계 재료의 벌크 화학조성을 빠르게 동시에 분석할 수 있다는 것입니다.

하나의 시료에서 여러 주요 원소와 부성분을 함께 측정할 수 있기 때문에 원료 관리와 연구개발, 생산 품질관리에 적합합니다.

또한 적절한 표준물질과 검량, 시료 준비가 이루어진다면 높은 반복성과 정량성을 확보할 수 있습니다.

실제로 XRF는 시멘트뿐 아니라 여러 광물과 산화물 재료의 주요·미량 원소 분석에 폭넓게 활용됩니다.

하지만 XRF만으로 재료의 모든 특성을 알 수 있는 것은 아닙니다.

XRF는 무엇이 얼마나 들어 있는지에는 강하지만, 그 원소들이 어떤 결정이나 수화생성물 형태로 존재하는지에는 제한이 있습니다.

그래서 시멘트 연구에서는 XRF를 다른 분석법과 함께 사용합니다.

자주 묻는 질문

XRF로 시멘트 성분을 정량분석할 수 있나요?

가능합니다. 적절한 표준물질과 검량선, 시료 준비 및 보정절차를 적용하면 Ca, Si, Al, Fe 등을 비롯한 주요 원소를 분석하고 일반적으로 산화물 조성으로 결과를 표시할 수 있습니다.

XRF와 XRD는 같은 시험인가요?

아닙니다. XRF는 주로 전체 원소·화학조성을 분석하고 XRD는 결정상과 광물상을 분석합니다. 두 시험은 서로 다른 정보를 제공합니다.

압축 펠릿보다 융합 비드가 더 정확한가요?

융합 비드는 입자크기와 광물학적 영향을 크게 줄일 수 있기 때문에 높은 정량 정확도가 필요한 분석에 유리합니다. 그러나 반복적인 생산관리에서는 압축 펠릿도 충분히 활용될 수 있으며 분석 목적에 따라 선택해야 합니다.

XRF로 C₃S나 C₂S 함량을 직접 측정할 수 있나요?

직접 측정하는 것은 아닙니다. XRF에서 얻은 산화물 조성을 이용해 계산으로 추정할 수 있지만 실제 결정상의 정량에는 XRD 등이 더 적합합니다.

SEM-EDS가 있으면 XRF는 필요 없나요?

분석목적이 다릅니다. SEM-EDS는 매우 작은 특정 영역의 원소조성을 분석하는 데 강하고, XRF는 시료 전체의 평균적인 벌크 화학조성을 분석하는 데 유리합니다.

XRF 분석에서 시료 준비가 중요한가요?

매우 중요합니다. 분쇄 정도, 균질성, 펠릿 표면상태와 융합비드 제조조건 등이 분석결과에 영향을 줄 수 있습니다. XRF 데이터의 품질은 시료 준비 품질과 밀접하게 연결됩니다.

마무리

X선 형광분석은 시멘트와 혼화재에 포함된 원소의 양을 분석하고 이를 산화물 조성으로 나타내는 대표적인 화학분석 방법입니다.

시료에 X선을 조사하면 각 원소에서 고유한 에너지의 형광 X선이 발생하고, 이를 분석해 원소 종류와 농도를 확인할 수 있습니다.

시멘트 분야에서는 CaO, SiO₂, Al₂O₃, Fe₂O₃를 비롯해 여러 주요·부성분을 분석하여 원료와 클링커, 완제품 및 혼화재의 품질을 관리합니다.

하지만 정확한 결과를 얻기 위해서는 장비만큼 시료의 분쇄와 균질화, 압축 펠릿 또는 융합 비드 제조, 검량선, 매트릭스 보정이 중요합니다.

또한 XRF는 화학조성을 알려주는 분석이지 결정상을 직접 보여주는 방법이 아닙니다.

따라서 시멘트 재료를 제대로 이해하려면 XRF로 전체 화학조성을 확인하고, XRD로 결정상을 분석하며, SEM-EDS로 국부적인 미세구조와 원소분포를 확인하는 방식으로 서로 다른 분석기법을 함께 사용하는 것이 효과적입니다.
